大型环形锻件精加工变形控制技术与实操方案

外径超过 2 米的大型环形锻件广泛应用于风电、重型压力容器、大型工程机械领域。这类产品直径大、壁厚相对薄、自重高，属于典型弱刚性构件，精加工阶段变形是行业长期共性难题。经常出现一种现象：加工过程测量尺寸完全合格，松开卡盘、转运放置一段时间，圆度、平面度、同轴度发生明显漂移，装配时出现螺栓孔错位、密封面贴合不严、回转间隙不均匀等问题。变形根源来源于锻件内部残余应力、装夹弹性形变、自重挠度变形三大因素，需要从工艺规划、工装夹具、加工步骤、时效安排系统性制定防控方案。

残余应力是大型环形锻件精加工变形最主要诱因。环形锻件经过锻造辗扩、热处理之后，内部形成复杂的残余应力场，应力处于暂时平衡状态。粗加工切削去除表层金属材料，原有应力平衡被打破，应力开始重新分布，构件逐步发生形变。如果粗加工完成直接进入精加工，加工当时机床夹持约束下尺寸达标，解除约束后应力持续释放，尺寸持续变化。针对这一痛点，成熟工艺方案严格执行 “粗加工 — 去应力时效 — 精加工” 三段式流程，坚决不粗精加工合并一次性完成。

粗加工阶段去除大部分锻造毛坯余量，均匀预留 1mm～2mm 精加工余量，粗加工结束将锻件转运至热处理车间开展低温去应力退火。借助适中温度长时间保温，缓慢释放粗加工切削诱发的新生应力，同时进一步释放锻造、热处理残留应力。不具备炉内退火条件时，可安排长时间自然时效放置，但自然时效周期较长，受季节温度波动影响，稳定性不如低温去应力退火。时效完成后再开展精加工，大幅降低后期应力释放变形幅度。

装夹方式不当带来的弹性变形极易被忽略。很多工厂加工大型环形锻件时，采用径向单点或者少数几点强力夹紧，卡盘夹紧力迫使环件发生弹性椭圆变形。机床切削按照变形后的外形加工，尺寸测量合格，松开夹具，弹性变形回弹，环件恢复椭圆状态，最终成品圆度超差。薄壁大型环形锻件严禁单一径向强力夹持，优先采用端面压紧定位方案，从轴向施加均匀压力，限制端面跳动，减少径向变形；必须径向夹持时，选用软爪、增加夹持点位，多点均匀分布夹紧力，降低单位面积夹持应力。加工过程尽量避免单次长时间持续夹紧，半精加工完成可以松开夹具重新找正，释放局部累积弹性变形。

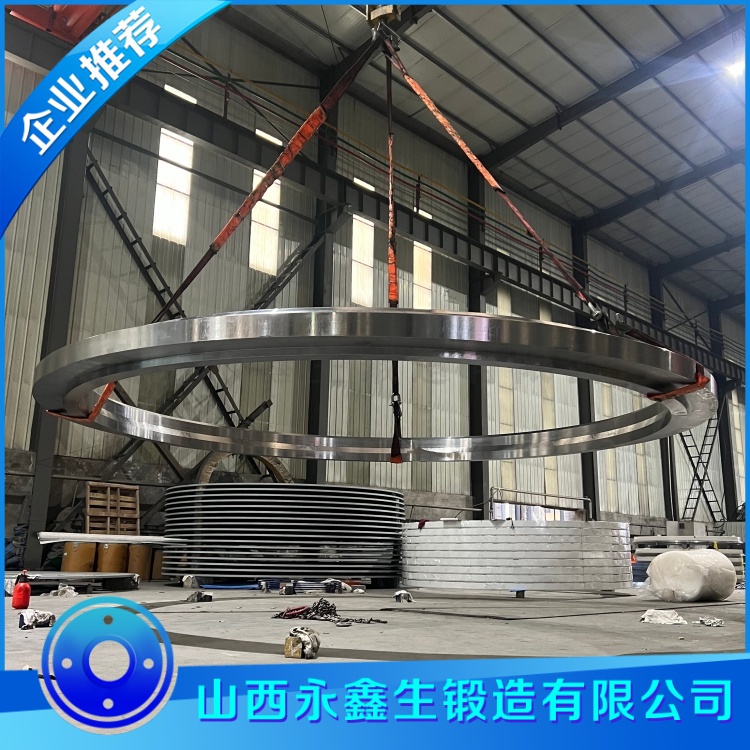

自重挠度变形常见于大直径扁平法兰类环形锻件。锻件平放加工，自身重量造成中部下沉、边缘翘起，端面加工形成肉眼难以察觉的斜面，吊运立起之后平面度误差暴露。解决方案优化工件支撑工装，加工平台布置多点等高支撑垫块，支撑点位沿圆周均匀分布，避免大面积悬空；吊运工装采用对称吊耳、多点平衡吊装，杜绝单边受力拉扯产生永久性塑性变形。成品转运存放同样规范管理，使用多点木质均衡支撑平放，禁止单边垫起、长期倾斜堆放。

切削工艺参数优化能够辅助控制加工应力。精加工阶段采用小切深、低进给、多次走刀策略，避免大切削量带来剧烈切削应力；合理选择刀具，保证切削锋利，减少挤压、刮擦造成工件表层塑性变形。密封端面、法兰接合面等高要求表面，最后安排精走刀修光，控制表面粗糙度同时降低表层残余切削应力。加工基准全程统一，遵循一面一孔基准原则，所有车削工序采用同一基准定位，减少多次基准转换带来累积形位误差。

测量环节同样需要规范。大型环形锻件不能只在装夹状态下判定合格，关键尺寸、圆度、平面度，需要在解除夹持、工件自然静置后复测，以自由状态测量数据作为验收依据。很多制造企业仅在机上检测，交付客户后自由状态尺寸超标，引发验收争议。针对高精度订单，可以安排精加工完成静置 24 小时后再次复测尺寸，确认尺寸趋于稳定再进行表面处理、包装发货。

   大型环形锻件变形控制不存在单一捷径，属于系统性工程。很多企业仅仅依靠调整切削参数，忽略时效工序、工装装夹规范，始终无法稳定控制精度。完整管控链条覆盖锻件前期锻造热处理应力管控、粗精加工拆分、去应力时效、工装优化、切削参数、吊装存放、成品复测全环节。只有整套工艺协同落地，持续减少残余应力与弹性形变影响，稳定保障大直径环形锻件圆度、平面度、同轴度精度，满足下游高端装备精密装配需求。
