风电领域环形锻件技术要求与质量管控要点

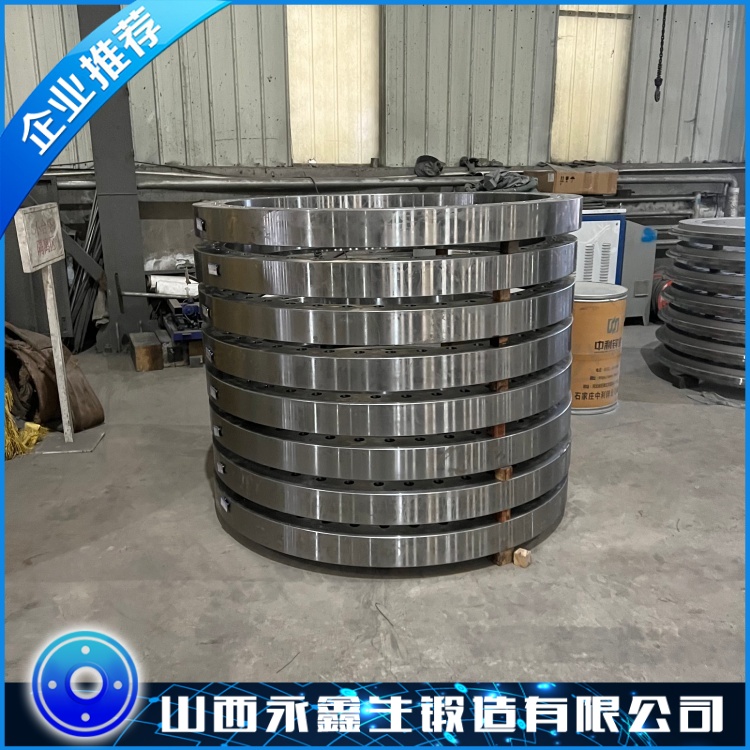

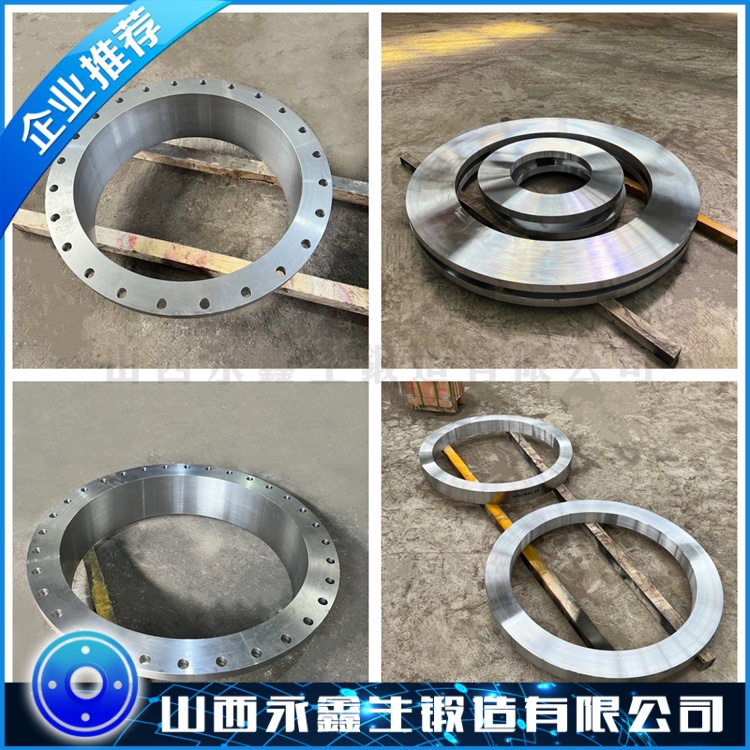

随着风电产业快速发展，风机单机容量持续提升，陆上风机不断迭代升级，海上风电向大功率机组迈进，环形锻件作为风力装备的关键结构件，用量持续增长，技术门槛也不断提高。风电装备所用环形锻件主要包含塔筒法兰环、偏航轴承环、变桨轴承环、主轴配套轴承环等构件，部件长期处在野外露天环境，海上机型还要承受盐雾腐蚀，持续承受风力带来交变弯矩、轴向载荷、冲击振动，对锻件的材料性能、组织均匀性、探伤等级、耐疲劳性能都有着严苛要求。

风电环形锻件最主流材料为 42CrMo4 合金结构钢，该材料淬透性良好，经过调质热处理之后，可以同时获得较高强度与优良低温冲击韧性。陆上风电环件一般要求 - 20℃冲击性能，海上风电工况恶劣，部分项目要求 - 40℃低温冲击指标，防止冬季低温环境下构件韧性下降发生脆性断裂。除基础力学指标之外，对材料带状组织、晶粒度也有明确规定，带状组织级别过高会造成材料力学性能各向异性，环件不同方向强度韧性差异大，承受周向交变载荷时容易提前发生疲劳失效；晶粒度要求达到细晶等级，粗大晶粒会直接降低锻件疲劳寿命，因此锻造和热处理工艺设计，都要围绕细化均匀晶粒组织开展工作。

风电环形锻件生产，原材料环节就要从严把控。选用纯净度较高的钢锭或者棒料，严格限制硫、磷有害杂质，降低钢中非金属夹杂物等级。非金属夹杂物是疲劳裂纹重要的萌生源，风电环件承受循环交变应力，夹杂物聚集位置极易成为疲劳失效起点。原材料入厂除化学成分复检之外，必须完成超声波探伤，杜绝原材料内部缩孔、夹层等缺陷流入锻造工序。同时完整记录钢锭炉号，从源头建立锻件质量追溯体系。

锻造工艺设计方面，需要保证足够合理锻造变形量，实现锻件整体充分锻透。大直径风电环件截面厚度大，若变形只发生在工件表层，心部变形量不足，铸态组织无法充分破碎，会出现心部晶粒粗大、冲击功偏低的问题。工艺人员要合理分配镦粗、冲孔、扩型各工步变形比例，控制锻造温度区间，严格管控始锻、终锻温度。锻造温度过高，会造成晶粒过热长大；终锻温度过低，锻件残余应力大幅升高，后续热处理容易出现变形开裂。锻造成型过程，重点管控环件壁厚均匀性、圆度、端面平行度，壁厚偏差过大，会造成后续热处理冷却过程环件各部位冷却速度不一致，硬度、组织出现不均匀现象，影响成品综合性能。

锻后冷却与扩氢处理是风电合金钢环件不可忽视的环节。42CrMo 类合金钢存在氢脆风险，钢锭冶炼、锻造过程溶解在钢材内部的氢，如果不能有效析出，锻件内部会形成白点缺陷。白点属于极其危险的内部裂纹缺陷，肉眼无法观察，只有超声波探伤能够检出，存在白点缺陷的环件绝对不允许投入使用。针对大截面风电环件，锻后要执行缓冷以及扩氢退火工艺，保障氢元素充分逸出，规避白点缺陷产生。

热处理环节直接决定风电环形锻件最终服役性能。风电环件截面尺寸普遍较大，调质淬火冷却工艺难度很高。淬火冷却速度既要保证获得足够淬硬层深度，保障心部力学性能达标，又要避免冷却速度过快引发锻件淬火开裂。淬火之后高温回火，精确控制回火温度和保温时间，平衡强度、硬度与低温冲击韧性。很多项目会要求锻件不同位置取样检验，分别检测环件表层、1/2 壁厚位置、近内孔位置力学性能，确保环件整个截面性能均匀，不会出现表层性能合格、心部冲击功不达标的情况。热处理完成之后，严格按照标准取样开展拉伸、低温冲击试验，全部理化指标达标才可以流转下道工序。

无损检测是风电环形锻件质量把关的重要防线。风电行业对锻件超声波探伤等级有着明确规定，粗加工阶段进行一次超声波探伤，提前排查锻造产生的内部缺陷；精加工成品之后再次开展最终超声波探伤，部分产品还需要增加磁粉或者渗透检测，检查内外表面、端面是否存在微小表面裂纹。探伤过程严格遵循行业标准，缺陷当量超出标准限值必须进行处理，无法修复的锻件直接报废，不允许带缺陷交付客户。同时探伤报告需要完整存档，作为产品交付技术文件的一部分。

机加工环节，风电法兰环螺栓孔分布、密封平面平面度、粗糙度，轴承环滚道尺寸精度，都会直接影响整机装配与运行可靠性。法兰端面平面度偏差过大，机组装配后法兰面贴合不良，运行过程螺栓受力不均，容易出现螺栓松动断裂；轴承环尺寸精度不达标，会造成轴承运转受力异常，加剧磨损降低整机寿命。加工完成后严格开展尺寸检验，核对全部图纸技术要求。

海上风电环形锻件，除常规力学与探伤指标，还需要考虑腐蚀环境带来的影响。部分产品会增加表面防腐处理，同时材料冶炼阶段控制有害元素，提升钢材抗盐雾腐蚀能力。海上机组维修难度大，运维成本高昂，环件一旦出现故障，吊装更换成本极高，所以海上风电环件的质量验收标准普遍比陆上机型更加严苛。

行业发展层面，风机大型化趋势持续推进，机组功率不断提升，配套环形锻件直径、单件重量持续上涨，大截面、大直径环件制造难度进一步提升，对锻造变形均匀性、热处理淬透能力、探伤检测能力提出更高挑战。风电环形锻件属于装备安全关键件，生产企业不能单纯追求生产效率，必须守住工艺底线，全流程落实质量管控，为风电装备长期安全稳定运行提供可靠零部件保障。
