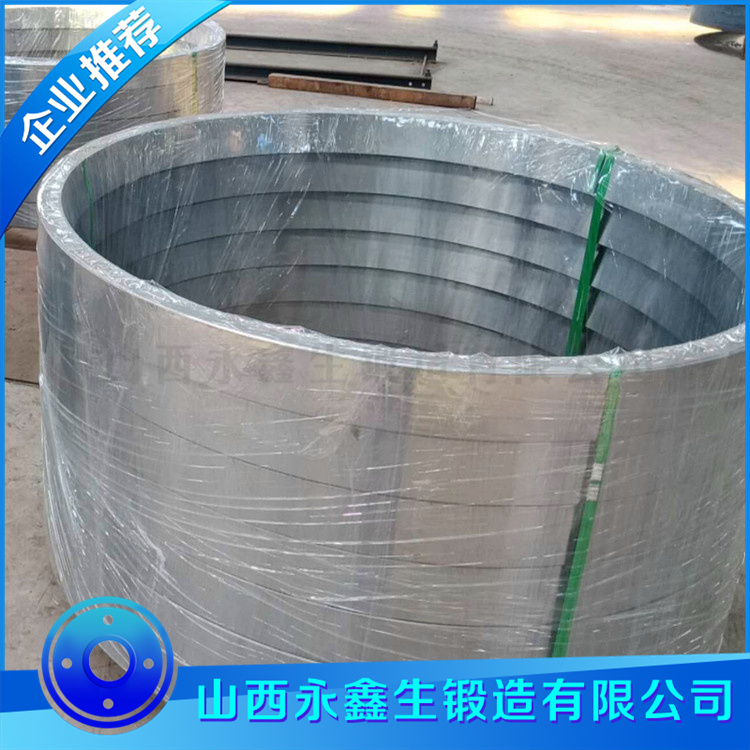

环形锻件图纸怎样设计

环形锻件图纸的设计需要综合考虑材料特性、加工工艺、力学性能要求以及后续加工需求。以下是设计环形锻件图纸的关键步骤和要点：

1. 明确设计输入条件

使用要求：载荷类型（静载、动载、疲劳）、工作环境（温度、腐蚀性等）。

材料选择：根据力学性能（如强度、韧性）选择碳钢、合金钢、不锈钢或特种合金。

尺寸范围：外径、内径、高度、壁厚等基本尺寸。

标准规范：遵循行业标准（如ASTM、GB/T、ISO）或客户特殊要求。

2. 结构设计要点

基本视图：

主视图：通常采用全剖或半剖视图，展示环形截面形状。

俯视图/侧视图：补充表达外形尺寸（如法兰、台阶等特征）。

尺寸标注：

关键尺寸：外径（OD）、内径（ID）、高度（H）、圆角半径（R）。

公差标注：自由锻件公差较宽（如GB/T 12361），精密锻件需严格标注（如±0.5mm）。

截面细节：

过渡圆角：避免尖角应力集中（典型R≥3mm）。

斜度设计：模锻件需考虑脱模斜度（通常1°~5°）。

3. 工艺性考虑

余量设计：

加工余量：根据后续车削/磨削需求预留（通常单边2~5mm）。

锻造余量：考虑热胀冷缩（碳钢线膨胀系数约1.2%）。

分模面：模锻件需标明分模线位置及飞边槽形式。

工艺孔：大型环形件可能需要吊装孔或定位孔。

4. 技术要求标注

材料标准：如“42CrMo4按GB/T 3077”。

热处理要求：正火、调质（如“调质至HB 240-280”）。

无损检测：超声探伤（UT）等级（如“GB/T 6402 Class B”）。

表面质量：裂纹、折叠等缺陷限制（如“表面缺陷深度≤0.5mm”）。

5. 典型图纸示例

plaintext

复制

[主视图（全剖）]

  ┌───────────────┐

  │               ▲       │

  │               │H=150±1│

  │               ▼       │

  │  ◄──ID=400±1.5──►    │

  │  ┌─────┐      ┌─────┐  │

  └──┤ R5  ├──────┤ R5  ├──┘

     └─────┘      └─────┘

       OD=700±2

[俯视图]

  ┌─────────────────┐

  │                 │

  │      Φ700       │

  │                 │

  └─────────────────┘

技术要求：

1. 材料：42CrMo，符合GB/T 3077；

2. 锻后正火处理，硬度≤220HB；

3. 内外表面无裂纹、折叠；

4. 未注圆角R3；

5. 超声检测按GB/T 6402 Class C。

6. 验证与优化

模拟分析：通过有限元分析（FEA）验证应力分布。

工艺评审：与锻造厂确认可行性（如设备吨位、模具复杂度）。

试制修正：根据首件检测结果调整余量或结构。

注意事项

自由锻件需简化结构，避免复杂轮廓；

大型环件（如风电法兰）需分段锻造后焊接；

批量生产时建议设计专用模具图。

通过以上步骤，可确保图纸既满足功能需求，又具备良好的可制造性。实际设计中建议使用CAD软件（如AutoCAD、SolidWorks）辅助完成三维建模和工程图输出。
