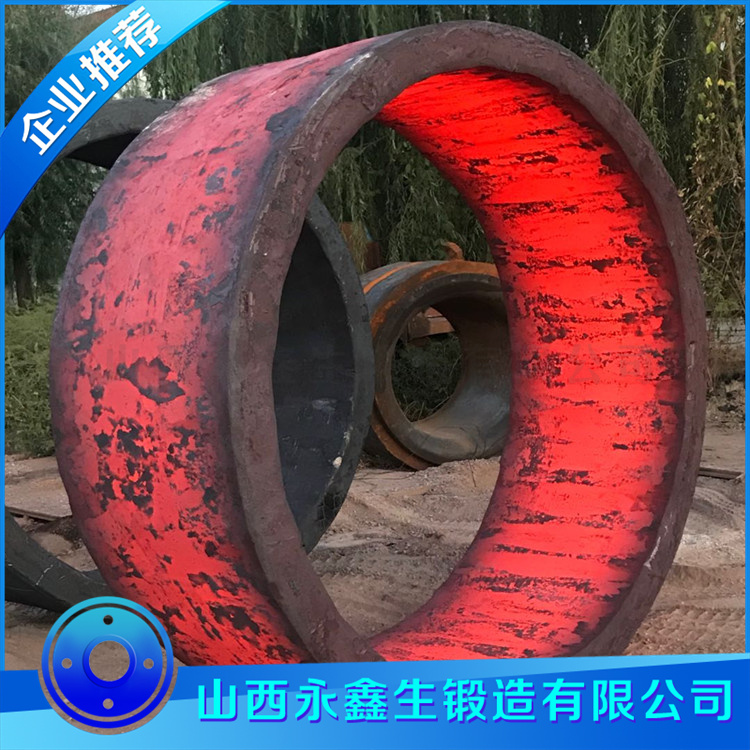

齿圈锻件技术条件详解

齿圈锻件是齿轮传动系统中的核心部件，广泛应用于工程机械、风电、矿山设备等领域。其技术条件需兼顾高强度、耐磨性和尺寸精度，以下是详细技术解析：

一、材料与化学成分

常用材料

合金结构钢：42CrMo（高强度）、34CrNiMo6（高韧性）、20CrMnTi（渗碳淬火用）

特殊要求：风电齿圈需满足EN 10084标准，S/P含量≤0.015%。

成分控制

关键元素：Cr（0.8~1.2%）、Mo（0.15~0.25%）提升淬透性；Ni（1.5~2.0%）改善低温韧性。

有害元素：As/Sn/Sb等残余元素总量≤0.025%（防止回火脆性）。

二、锻造工艺关键点

坯料制备

采用钢锭或连铸坯，需经镦粗+冲孔+辗环成形，锻造比≥4。

辗环控制：温度区间900~1100℃，终轧温度≥850℃（避免混晶）。

预加工余量

齿坯预留单边5~10mm加工量（渗碳件需考虑变形补偿）。

三、热处理技术要求

热处理类型工艺参数目标性能

调质 淬火（850℃油冷）+ 回火（550℃） 硬度HB 280-320，芯部韧性

渗碳淬火 渗碳层深1.5~2.0mm（930℃×20h），表面HRC 58-62 耐磨性提升50%

感应淬火 高频加热（频率50kHz），淬硬层深3~5mm 齿面硬度HRC 55以上

四、尺寸与形位公差

基准要求

内孔圆柱度≤0.02mm/100mm（作为齿轮加工基准）。

齿部关键公差

齿圈径向跳动：≤0.05mm/m（风电齿圈要求≤0.1mm总跳动）。

齿向偏差：≤0.03mm/100mm齿宽。

五、无损检测与缺陷控制

检测方法

UT检测：按JB/T 1269-2014，验收等级Ⅱ级（缺陷当量≤Φ3mm）。

磁粉检测：齿根圆角处不允许任何线性缺陷（裂纹、折叠）。

白点预防

锻后缓冷（≤20℃/h）至150℃以下，氢含量≤1.5ppm。

六、机械性能指标

强度：42CrMo调质后抗拉强度≥900MPa（风电齿圈要求≥1000MPa）。

冲击韧性：-40℃下AKv≥35J（极寒工况特殊要求）。

接触疲劳强度：通过台架试验验证（≥1500MPa接触应力下寿命＞1×10⁷次）。

七、表面与齿部处理

精加工前要求

表面粗糙度Ra≤6.3μm（磨削前需达到Ra3.2μm）。

齿部强化

喷丸处理：阿尔门强度0.4~0.6mmA，覆盖率100%（提升疲劳寿命30%）。

八、特殊应用场景要求

风电齿圈：

需通过GL认证或DNV标准，全截面硬度差≤HB30。

矿山重型齿圈：

齿面激光熔覆耐磨合金（如WC-Co），硬度HRC 60以上。

常见失效模式与对策

问题1：齿面早期剥落

→ 优化渗碳层梯度（表层碳浓度0.8~1.0%）。

问题2：安装变形超差

→ 增加去应力退火（600℃×4h缓冷）。

执行标准参考

国内：GB/T 3480.5-2021（齿轮承载能力计算）、JB/T 6396-2006（大型齿轮锻件）。

国际：ISO 6336（齿轮强度标准）、AGMA 2001-D04（美国齿轮锻件协会规范）。

如需具体材料（如34CrNiMo6）的工艺曲线或某类齿圈（如船用齿轮）的专项要求，可进一步补充说明。
