大型整体环形锻件制造难点与工艺优化技术方案

一、大型环形锻件定义与市场应用需求

行业将外径≥2000mm、单件重量≥5 吨的整体锻造环形锻件定义为大型环形锻件，主要应用于 8MW 以上海上风电法兰、大型加氢反应器筒体环、核电堆内支承环、大型盾构机轴承套圈、水泥回转窑轮带等重型装备。随着国内新能源、高端石化、核电装备国产化推进，设备单机大型化趋势明显，外径 5 米、壁厚 200mm 以上超大环形锻件订单逐年增长。

大型环形锻件区别于小型环件，制造全流程存在坯料成型难、热处理均匀性差、探伤检测难度大、尺寸变形管控难四大核心技术痛点，常规小型环件生产工艺无法直接套用，需针对性优化锻造、热处理、加工、检测全套工艺参数，保障成品性能与尺寸精度达标。

二、大型环形锻件四大核心制造难点解析

钢锭冶炼与锻造成型难点 大型环件配套钢锭重量 20-80 吨，巨型钢锭铸造过程易产生中心疏松、缩孔、大面积非金属夹渣，原材料先天缺陷管控难度远高于小型钢锭。锻造阶段，巨型坯料转运、定心冲孔操作难度大，多道次镦粗过程易出现变形不均，环件壁厚偏差超标；坯料高温散热速度快，大型环件整体体积大，局部区域快速降温低于终锻温度，低温锻造产生表层微裂纹、折叠缺陷。同时巨型锻件总锻造比管控难度高，锻造比不足会导致芯部晶粒粗大，承压、抗疲劳性能大幅衰减。

热处理截面性能均匀性难题 壁厚 150mm 以上大型环形锻件加热、冷却过程内外壁温差可达 100℃以上，炉内气流循环无法完全消除厚壁温差，芯部奥氏体化不充分，淬火冷却时外壁冷却速度快、芯部冷却缓慢，造成环件内壁、外壁、芯部硬度、冲击韧性差值超过国标允许范围。大型不锈钢环件固溶水冷时，厚重坯料芯部降温速度不足，碳化铬无法充分溶解，耐晶间腐蚀性能不达标；合金钢调质处理易出现外壁硬度偏高、芯部韧性不足的分层性能缺陷。

热处理变形与尺寸精度管控难点 大型环形锻件自重巨大，热处理高温状态下金属塑性提升，放置支撑点位不合理会产生自重塌腰变形，法兰端面平面度、环件圆度超差；淬火、回火冷却过程内外壁热胀冷缩差值大，产生不均匀残余应力，精加工完成后长期存放缓慢变形，法兰螺栓孔位置度偏移，无法满足风电、压力容器装配密封要求。变形超差的大型环件矫正难度极高，矫正后需重新去应力退火，大幅延长生产周期。

无损探伤全域检测难点 巨型环形锻件高度、外径尺寸大，常规小型探伤设备探头扫查覆盖效率低，壁厚超 200mm 时超声波穿透难度提升，芯部微小缺陷信号衰减，易出现漏检；环件端面、内孔深腔区域探伤操作空间狭小，人工扫查存在检测盲区；大型锻件探伤数据记录点位多，缺陷定位、尺寸测量误差大，判定分级难度提升。

三、针对性工艺优化技术方案

（一）原材料与锻造成型工艺优化

巨型钢锭冶炼管控升级 采用真空电弧重熔钢锭，双重真空脱气，降低钢锭氢、氧气体含量，缩小疏松、缩孔区域；钢锭铸造增设多道镇静工序，减少非金属夹杂物聚集，每支巨型钢锭全截面光谱检测，中心区域切片探伤筛查原生缺陷，缺陷超标钢锭直接回炉重炼。下料计算用料重量时预留额外锻造余量，保障总锻造比≥4.5，厚壁承压环件锻造比提升至 5 以上。

分段控温锻造流程优化 台车式加热炉分区控温，巨型坯料放置炉体中心，四周布置循环热风管道，保证钢锭整体温差≤10℃；分三次渐进式镦粗，单次变形量控制 30%-40%，缓慢压实钢锭中心疏松，避免一次性大变形产生内部分层；冲孔成型工序采用定心工装，保证内外圆同轴度基础精度；锻造过程实时红外测温，环件局部温度接近终锻下限立即回炉保温，禁止低温锻造；成型后采用多点支撑工装转运，避免高温坯料自重变形。

成型后恒温缓冷预处理 锻造完成的大型环坯送入缓冷坑，覆盖保温棉 24h 缓慢降温，释放锻造高温应力，规避冷却过快产生的表层裂纹，同时减少后续热处理变形量。

（二）热处理均匀性优化方案

大型台车炉循环气流改造 热处理炉加装上下双层循环风机，炉内温场均匀性控制在 ±10℃以内，大型环件采用多点等高支撑工装，炉内预留气流流通间隙，杜绝环件遮挡热源造成局部低温；升温采用三段阶梯升温，350℃以下低速升温，降低厚壁内外温差。

差异化冷却工艺调整 合金钢调质淬火采用大容量循环淬火油池，加装底部搅拌装置，全方位包裹环件内外壁，缩小壁厚冷却速度差值；不锈钢大型环件固溶处理采用高压喷淋水冷，强化芯部冷却速率，保证碳化铬充分溶解；回火、退火工序统一炉冷缓冷至 350℃出炉，抑制热应力变形。

分区保温延长时间 厚壁超过 150mm 环形锻件热处理保温时间提升 30%，保证锻件芯部完全达到工艺温度，奥氏体化组织均匀，缩小截面力学性能差值。

（三）热处理变形防控技术

专用多点支撑工装 热处理全程使用环形等高支撑工装，分散环件自重压力，避免单点支撑造成塌腰变形；法兰类锻件端面朝下放置，增设环形垫板，防止端面翘曲。

矫正与二次去应力退火配套 热处理后尺寸轻微变形环件采用液压冷矫正，矫正温度控制在 200-300℃，矫正完成后立即进行 550℃低温去应力退火，消除矫正产生的机械应力，杜绝成品后期变形。

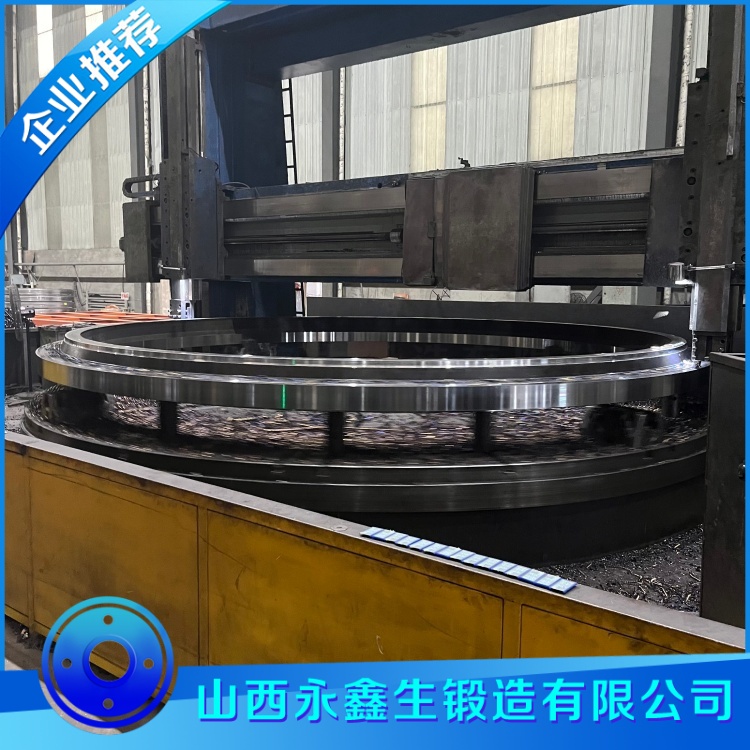

精加工分阶段切削 粗加工去除大部分余量后，安排一次去应力退火，释放切削应力；精加工分两次低速切削，减小单次切削切削力，降低表层应力堆积。

（四）大型锻件探伤检测优化手段

采用大型数控探伤行走设备，自动化螺旋全域扫查，消除人工操作盲区；选用大穿透深度低频超声波探头，适配 200mm 以上厚壁环件，提升芯部缺陷识别精度；探伤完成后三维坐标标记缺陷点位，精准测量缺陷尺寸，严格按照一级探伤标准分级判定；大型环件分上、中、下三层分段探伤，每层独立出具探伤记录，完整留存检测数据。

四、工艺优化落地成效总结

通过原材料冶炼、锻造、热处理、探伤全流程工艺优化，大型整体环形锻件芯部疏松、夹渣缺陷发生率下降 85%；环件壁厚均匀度误差控制在 1.5mm 以内，端面平面度≤0.4mm；热处理截面硬度差值缩小至 20HB 以内，-20℃低温冲击功波动范围≤10J；探伤漏检率降至 0，满足海上风电、核电、加氢设备特种设备严苛验收标准，实现超大直径环形锻件国产化稳定批量生产，降低高端大型环件对外采购依赖。
