大型自由锻环形锻件残余应力产生机理与消除手段

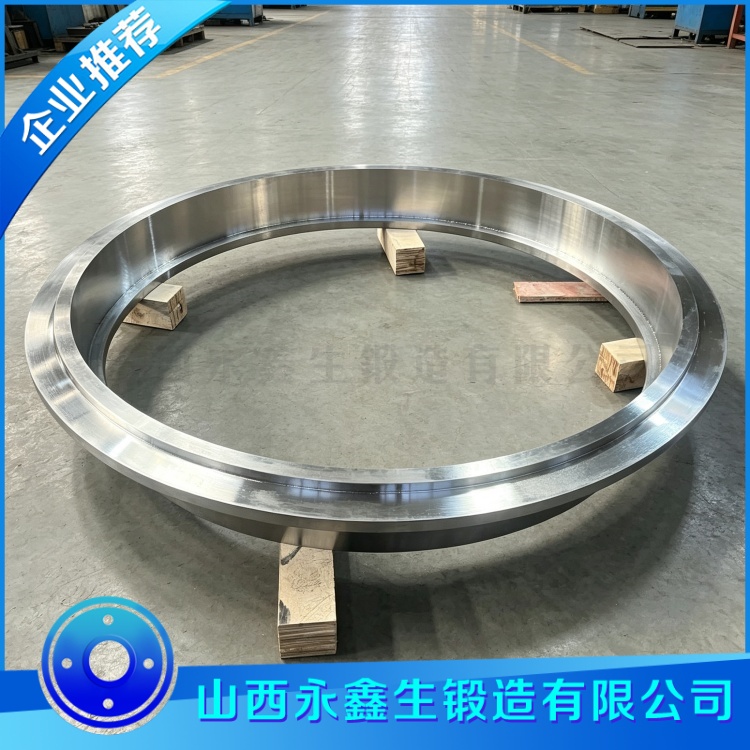

外径超过 2500mm 的大型环形锻件广泛应用重型工程机械、风电、冶金设备、压力容器。大件经过高温锻造、锻后冷却、热处理淬火，内部会形成数值可观的残余应力。残余应力属于隐藏风险，不会在毛坯阶段立刻显现，精加工去除表层材料、长期自然放置、温度变化时，原有应力平衡状态被打破，锻件发生扭曲、椭圆变形，尺寸公差超差，严重时成品直接报废。理解残余应力形成原因，配套稳定化处理方案，是大型环形锻件制造核心技术课题。

残余应力主要分为锻造残余应力与热处理残余应力两大来源。锻造阶段，高温环件在空气中冷却，表层接触空气散热快、先行收缩；芯部温度高收缩滞后，表层受到芯部约束产生拉应力，芯部形成压应力。自由锻芯轴扩锻成型时，环体内壁、外壁变形量存在差异，塑性变形不均匀，进一步叠加形变残余应力。如果锻件终锻之后快速露天空冷，内外冷却速率差距放大，残余应力水平显著升高。大型厚壁环形锻件壁厚大，内外冷却梯度很难自然消除，毛坯阶段应力积累更为突出。

热处理淬火过程是残余应力另一重要来源。锻件整体进入淬火介质，表层迅速冷却发生组织转变，芯部冷却滞后，组织转变不同步。组织转变伴随体积变化，表层与芯部体积膨胀、收缩不一致，产生巨大组织应力，和锻造残留热应力相互叠加。合金钢淬火产生的残余应力远高于碳钢，厚壁件淬火应力峰值更高。很多大型环形锻件精加工变形问题，根源在于淬火残余应力没有充分释放。

残余应力带来典型质量问题：第一，粗加工合格，精加工之后出现圆度超差、端面翘曲；第二，锻件精加工完成存放一段时间缓慢变形，装配时无法满足配合公差；第三，残余拉应力和工作载荷叠加，在服役阶段加速疲劳裂纹萌生；第四，存在应力腐蚀工况时，拉应力诱发应力腐蚀开裂。

工业上主流残余应力消除手段以去应力退火（稳定化退火）为主。将锻件加热至低于相变温度区间，长时间充分保温，金属原子具备迁移能力，内部应力逐步松弛，之后缓慢匀速降温，避免新应力生成。工艺参数需要匹配材质与锻件截面尺寸。42CrMo 类合金钢环形锻件，常用稳定化退火温度 550～620℃，保温时长按照最大壁厚核算，保证锻件芯部达到设定温度，保温结束控制炉冷速率，禁止高温出炉快速空冷。

工艺安排上，稳定化退火最佳节点分为两处。方案一：锻造毛坯冷却至常温后，粗加工之前进行一次去应力退火，释放锻造应力；粗加工切削产生新加工应力，粗加工结束精加工前，再次安排低温稳定退火，双重降低应力水平，适合精度要求极高、大直径薄壁环形锻件。对于普通精度法兰类环件，可以在调质热处理回火阶段适当延长保温时间，兼顾性能与应力释放，简化工序。

除热处理方式，合理优化锻造冷却制度同样能够从源头降低应力水平。大型环形锻件锻后避免露天急冷，转入缓冷坑缓慢降温，缩小表层与芯部温差；淬火工艺选用缓和冷却介质，或者采用预冷、分级淬火，降低淬火阶段内外温差，减少组织应力产生。

需要客观认识，热处理无法将残余应力完全消除，只能大幅降低应力峰值，使应力分布趋于均匀。不存在零残余应力的锻造环形锻件，技术管控目标是把残余应力控制在安全区间。对于精度要求极高的环形锻件，除稳定化退火，还可以预留自然时效周期，锻件退火完成后放置一段时间再精加工，释放部分缓慢松弛的应力。

   大型环形锻件造价高、生产周期长，一旦精加工变形报废损失巨大。在工艺方案设计阶段，结合锻件尺寸、材质、精度要求合理增设去应力工序，控制锻造与冷却过程温差，最大限度抑制残余应力堆积，保障成品尺寸长期稳定。
