风电装备领域环形锻件工艺特点与技术要求

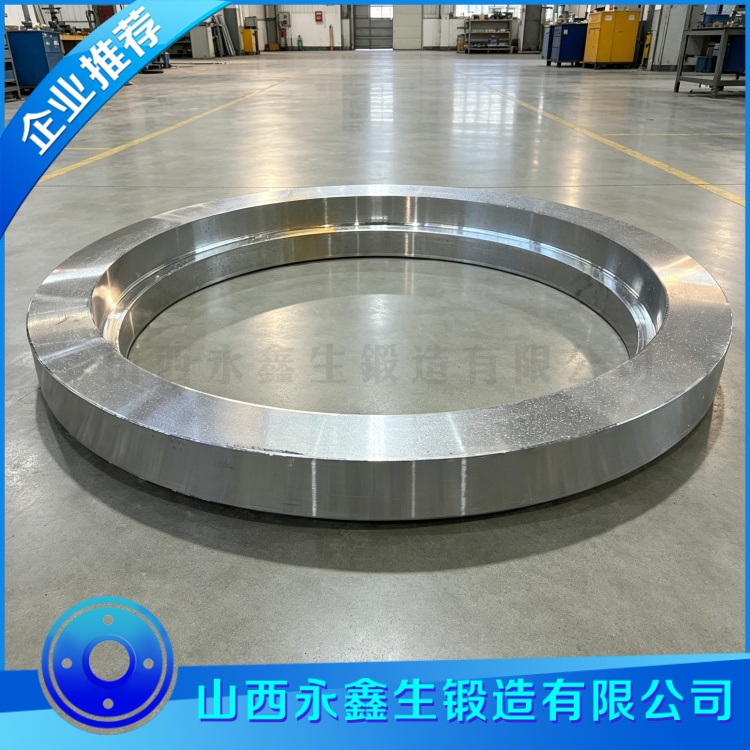

风电是国内新能源产业当中重要组成部分，风电整机不断向着单机大容量方向迭代，陆上风机单机容量持续提升，海上风电向深远海、大兆瓦级别发展。环形锻件作为风电装备核心基础零部件，塔筒连接法兰、偏航轴承环、变桨轴承环、主轴配套环形构件，都属于环形锻件产品范畴，长期在户外严苛环境服役，承受交变力矩、冲击载荷，同时面临极寒、高温、雨水盐雾腐蚀，对环形锻件材料、锻造、热处理、检测全链条提出严苛技术条件。

风电装备分为陆上风电与海上风电两大应用场景，工况差异带来技术指标区分。陆上三北区域风机，冬季面临零下三四十摄氏度极寒环境，锻件需要保障低温冲击韧性，避免低温脆性断裂；沿海海上风电场景，空气当中盐雾含量高，腐蚀风险突出，除本体力学性能，部分构件还要配套防腐处理，抵御盐雾侵蚀。大兆瓦风机重量更大，传递载荷量级显著上涨，环形锻件尺寸规格随之增大，对锻造设备成型能力、热处理炉体规格、机加工设备能力都提出更高门槛。

风电环形锻件主流材料以 42CrMo 系列合金钢应用最为广泛，部分特殊工况会选用不锈钢、铝合金材质。42CrMo 合金钢具备良好强度、韧性配比，淬透性能优良，经过调质热处理之后，可以获取满足风电设备需求的综合力学性能。原材料环节必须选用炉外精炼真空脱气钢料，降低钢内部氢含量、非金属夹杂等级。非金属夹杂物是风电锻件重点管控指标，聚集型夹杂物会成为疲劳裂纹萌生点，风机常年承受循环交变载荷，夹杂超标会大幅缩短部件服役寿命。钢锭下料阶段，冒口、水口切除量必须达标，杜绝缩孔疏松残余缺陷流入后续工序。

锻造工艺环节，风电环形锻件采用自由锻成型工艺，完整流程包含下料、加热、镦粗、冲孔、芯轴扩锻、端面平整。镦粗工序打碎铸态粗大组织，压实内部疏松，总锻造比严格控制，保证锻件芯部充分锻透。锻造比不足，芯部铸态组织残留，晶粒粗大，力学性能达不到设计标准。锻造温度窗口严格管控，始锻、终锻温度设置合理，温度过高晶粒粗大，温度过低材料塑性不足，锻造过程容易萌生裂纹。扩锻成型阶段，均匀分配压下量，做好找正，控制毛坯圆度、壁厚均匀性，毛坯质量直接决定后续机加工难度，如果毛坯圆度、壁厚偏差过大，后续机加工余量很难补偿，严重时造成成品报废。

热处理是风电环形锻件性能成型的关键工序，绝大多数合金钢风电环形锻件采用调质处理，淬火加高温回火，获取强度、韧性均衡的组织状态。大型风电环形锻件壁厚大，淬火过程内外冷却速度差距大，极易产生热处理变形以及残余应力，所以热处理工装十分关键，采用专用支撑工装，减少锻件自重带来的形变。炉温均匀性需要严格管控，炉内不同位置温差过大，会造成同一件锻件圆周方向硬度波动超标，硬度不均匀的轴承环在运行过程会出现磨损不一致，缩短轴承整体使用寿命。调质完成之后，配套开展去应力退火，充分释放锻件内部残余应力，防止后续机加工之后发生形变，保障尺寸稳定性。

机加工环节，风电环形锻件对形位公差要求严格，法兰类锻件密封面平面度、孔位精度，轴承环内外径、同轴度、圆度、圆周跳动都有明确指标。毛坯粗加工先去除氧化皮、脱碳层，释放部分应力，之后再开展精加工，依靠数控立车完成加工，保证尺寸公差满足图纸要求。法兰密封面粗糙度严格管控，保障塔筒连接密封效果，防止运行过程出现渗漏风险。

检测体系是风电环形锻件质量保障的最后一道防线，执行多维度检测。化学成分复检核对原材料牌号；拉伸试验检测抗拉、屈服、延伸率；冲击试验重点考核低温冲击功，适配极寒地区风机工况；金相检测晶粒度、非金属夹杂物等级；无损检测包含超声波探伤排查内部缺陷，磁粉或者渗透探伤筛查表面裂纹。风电行业很多项目要求锻件 100% 无损检测，不合格锻件直接报废，不允许让步使用。同时建立完整质量追溯体系，钢锭炉号、锻造工艺记录、热处理曲线、每一项检测报告一一对应，整件产品全流程可追溯，满足风电项目质量档案管理要求。

海上风电环形锻件相比陆上产品，防腐性能提出额外要求，除基体性能达标，部分构件需要做喷涂、阳极氧化等防腐处理，抵御海洋环境盐雾腐蚀，延缓部件锈蚀老化，延长海上设备检修周期。海上风机运维成本高昂，零部件可靠性优先级更高，对于原材料纯净度、探伤合格等级、力学性能均匀性标准进一步收紧。

当前国内风电产业快速发展，大兆瓦风机迭代速度持续加快，倒逼环形锻件制造企业不断升级软硬件实力。一方面升级锻造、热处理、机加工硬件设备，匹配更大规格环件生产；另一方面优化工艺，借助工艺模拟仿真，预判锻造热处理过程温度场、应力场、金属流动，优化工艺参数，稳定产品批次一致性；完善检测实验室能力，配齐力学、金相、无损检测设备，完整落地风电严苛检测标准。

   风电装备产业链当中，环形锻件属于不起眼但是至关重要的基础部件，小小的质量缺陷，会放大成为整机故障。锻造企业严守工艺规范，严控每道工序，才能产出高性能环形锻件，为国内风电产业发展筑牢零部件根基。
