大型环形锻件自由锻成形工艺解析 —— 山西永鑫生重工股份有限公司

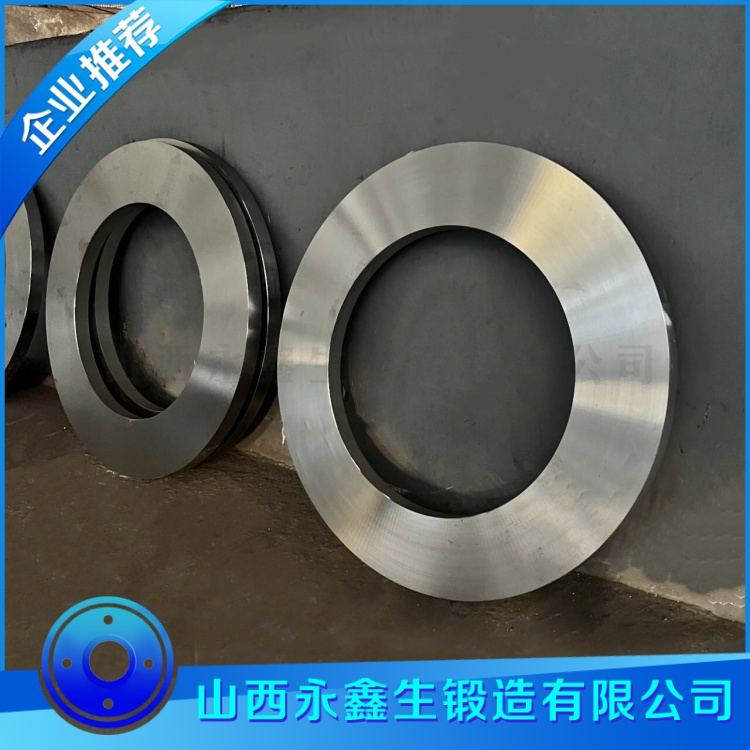

环形锻件作为高端装备制造领域关键承力基础部件，广泛应用于风电、石油化工、冶金矿山、压力容器、工程机械等重大装备领域，承担着承受交变载荷、高压冲击、高温腐蚀等复杂工况任务，锻件内部组织致密性、金属流线连续性、力学性能均匀性直接决定整套装备运行安全与服役寿命。山西永鑫生重工股份有限公司深耕重型锻造三十余年，依托万吨级液压锻造装备，专注大型环形锻件自由锻整体成型制造，依靠镦粗、冲孔、芯轴扩孔的成熟工艺路线，实现大直径、大截面环形锻件稳定产出，为国内众多重型装备企业提供高品质环形锻件产品与成套锻造解决方案。

环形锻件的制造，核心在于通过锻造变形消除钢锭本身带来的疏松、缩孔、偏析、夹杂等铸态缺陷，让金属组织充分锻合，晶粒得到细化，形成与受力方向匹配的连续金属纤维流线，这也是锻造件对比铸件、焊接件最核心的优势所在。很多大型重载工况下，铸造环形件内部先天气孔、缩松缺陷难以彻底消除，长期交变载荷运行极易出现开裂、失效；焊接环形件存在焊接接头薄弱区，焊缝位置成为整体结构的性能短板，无法满足高压、重载、长周期使用条件。自由锻工艺生产环形锻件，不需要依赖专用轧制工装，依靠大型液压机配合芯轴工装，通过多火次、多道次变形完成环件成型，工艺灵活性极强，尤其适合大直径、大截面、异形截面、单件小批量的高端环形锻件生产，可实现最大外径 7.5 米、单重百吨级环形锻件制造能力，很好填补超大规格环件制造领域的市场缺口。

完整的自由锻环形锻件生产流程分为原材料入厂复检、钢锭分段加热、多道次镦粗压实、冲孔、芯轴扩孔成形、锻后预处理、粗加工、热处理、精加工、多维度无损检测、成品交付全链条，全流程在永鑫生重工厂区内部闭环完成，最大程度减少外协带来的质量不可控风险永鑫生重工...。原材料是锻件质量的源头，进厂钢锭必须核验原厂材质证明文件，企业理化实验室开展光谱成分分析、低倍组织检查、原材料超声波探伤，严格把控碳、硅、锰、硫、磷以及各类合金元素含量，严控有害杂质，杜绝成分不合格、内部存在大面积夹杂缺陷的坯料进入锻造工序。根据锻件成品尺寸、锻造火耗、加工余量科学计算下料规格，保证后续锻造变形量满足锻造比要求，关键承压环形锻件总锻造比严格控制在 3 以上，保证钢锭心部区域可以得到充分锻透，避免心部疏松残留，这是大型厚截面环形锻件制造的关键点。

加热工序直接影响锻造质量，钢锭采用台车式加热炉分段升温，严格控制升温速率，避免坯料内外温差过大产生热应力裂纹。按照不同材质设定合理保温时间，保证钢锭整体温度均匀，杜绝过热、过烧问题。过热会造成晶粒粗大，锻件韧性大幅下降；过烧直接造成晶界熔化，锻件直接报废，因此炉温监控采用热电偶 + 红外测温双重监控手段，实时记录炉内温度曲线，每一批次都留存完整加热工艺记录，实现产品全流程可追溯。

锻造成型阶段，首先进行镦粗工序，将钢锭高度压缩、截面扩大，实现钢锭内部孔隙压实闭合，打碎铸态粗大晶粒。镦粗完成之后开展冲孔作业，冲出中心通孔，冲孔过程控制冲孔对中性，减少坯料偏心，偏心过大将直接造成后续扩孔后环件壁厚不均、椭圆度超差。冲孔结束后，将坯料套入专用芯轴，放置在液压机工作台，实施芯轴扩孔，依靠液压机压力反复对坯料端面进行锻打，逐步扩大环件内径与外径，同时控制环件高度，逐步逼近毛坯尺寸。整个扩孔过程分多道次小变形量进行，不追求单次大压下，避免局部应力集中产生裂纹，同步监控环件圆度、壁厚均匀性，实时调整工装与锻造操作，保证毛坯尺寸满足后续机加工余量要求。终锻温度严格管控，温度过低金属塑性变差，锻造易产生表面开裂，温度过高会造成晶粒粗大，损害锻件综合力学性能，每一种材质都建立专属锻造工艺卡，现场严格执行工艺纪律，技术人员全程巡检监督锻造过程。

锻件锻造完成之后，不能直接空冷堆放，锻后及时开展正火处理，消除锻造产生的残余应力，细化锻造过程形成的粗大组织，改善锻件内部金相状态，为后续热处理打下良好基础。毛坯经过粗加工去除氧化皮、表面缺陷层之后，根据客户图纸要求开展调质、退火、固溶时效等热处理作业。永鑫生重工拥有多台大型热处理炉，炉温均匀性控制在 ±5℃范围，针对碳钢、合金钢、不锈钢、双相钢、高温合金等不同材质，定制热处理工艺曲线，精准把控淬火、回火温度、保温时长、冷却速率，实现强度、塑性、韧性合理匹配，满足不同工况下的使用需求。

热处理完成后进入精加工工序，使用大型数控立车开展机加工，保证环形锻件外径、内径、高度、端面平行度、圆度、同轴度等形位公差达标。精加工结束后开展全面质量检测，包含尺寸核验、硬度检测、力学性能取样，以及超声波探伤、磁粉探伤、渗透探伤等无损检测，排查内部裂纹、夹杂、疏松以及表面微裂纹等各类缺陷，所有检测报告随产品一并交付客户。

  在重型装备国产化不断推进的大背景下，越来越多重大项目选用国产大型环形锻件。山西永鑫生重工依靠三十年锻造技术沉淀，依托自有万吨级压机装备，坚持自由锻整体成型路线，能够承接各类非标、超大规格、特种材质环形锻件定制生产，可提供从图纸工艺评审、锻造、热处理、机加工到全套检测报告一站式服务，助力国内高端装备产业高质量发展。
