风电装备环形锻件技术要求与制造难点解析

风力发电作为清洁能源重要组成部分，国内陆上风电持续升级，海上风电项目快速推进，风机单机容量不断增大。风机整机大量使用环形锻件，塔筒法兰、偏航轴承环、变桨轴承环、轮毂连接环等核心构件均属于环形锻件范畴。风机常年在野外山地、沿海盐雾环境长期服役，承受持续交变风力载荷、温差变化、潮湿腐蚀，设计使用寿命要求达到 20 年，对环形锻件的材料、锻造、热处理、探伤、尺寸精度都提出极高技术门槛。山西永鑫生重工股份有限公司三十年专注环形锻件生产，依托 3 万吨模锻压机、5000 吨压机，为三一、振华、华锐、太重等企业配套风电领域环形锻件，深刻理解风电环形锻件制造难点与技术要求。

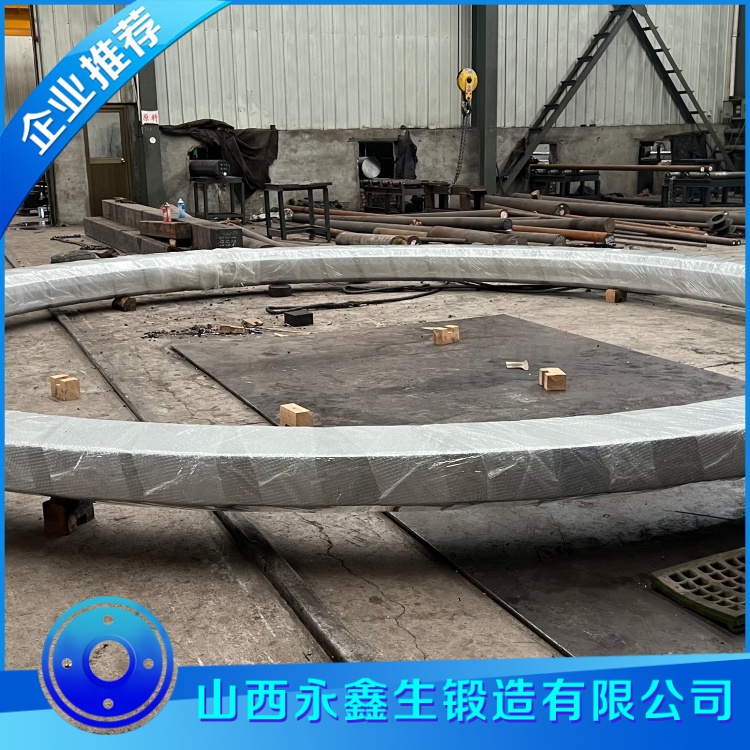

风电环形锻件以塔筒法兰最为典型，陆上风机法兰外径可达数米，海上大功率风机法兰尺寸更大。这类环形锻件作为塔筒分段之间的连接构件，依靠大量螺栓紧固，传递整机重量、风载弯矩与交变载荷。风机运行时，风向不断变化，载荷周期性交替变化，环形锻件长期承受交变应力，疲劳失效是最主要失效形式。因此风电环形锻件首要指标就是优良抗疲劳性能，要求锻件内部组织致密，无气孔、夹杂、裂纹等缺陷，金属流线连续完整。一旦内部存在微小缺陷，在长达二十年交变载荷作用下，裂纹会缓慢扩展，最终法兰开裂，引发风机倒塌重大事故。

材料选型方面，陆上风电法兰常用低合金高强度钢；海上风电环形锻件，除强度韧性要求之外，还要具备抗盐雾腐蚀能力，同时满足低温冲击要求。北方陆上风机冬季低温环境，环形锻件需要保证低温冲击韧性，防止低温脆性断裂。材料硫、磷有害杂质含量严格限制，非金属夹杂物等级控制严苛，减少夹杂物成为疲劳裂纹源的风险。原材料进厂必须复检，钢坯纯净度达标之后才能投产。

风电环形锻件锻造环节难点集中在大直径成型，保证整圈锻件组织均匀。大尺寸环形锻件坯料重量大，加热过程需要保证坯料内外温度均匀，避免芯部温度不足造成锻造变形不充分。锻造过程合理安排墩粗、扩孔工序，保证足够锻造比，打碎铸态晶粒，压合内部微小疏松缺陷，让整个环周金属组织均匀。如果环件局部锻造变形不足，晶粒粗大，力学性能会出现周向不均匀现象，局部位置冲击韧性不达标。同时锻造阶段控制环件圆度，减少后续机加工余量，降低加工成本。

热处理是风电环形锻件核心工序，需要兼顾强度、塑性、低温冲击韧性。大直径环形锻件装炉难度大，环件壁厚相对较薄，热处理加热冷却过程容易发生椭圆变形。永鑫生重工针对风电环形锻件制定专用热处理曲线，控制升温速率、保温时间，优化冷却方式，减少热处理变形，保证整圈环件硬度均匀。热处理完成之后取样开展低温冲击试验，验证低温韧性指标，满足户外低温工况使用要求。

无损检测环节标准严苛，风电环形锻件毛坯、粗加工之后两个阶段开展超声波探伤，筛查内部体积型缺陷；表面采用磁粉探伤，检测表面、近表面微小裂纹。探伤需要覆盖整个环件截面，任何超标缺陷都不允许放行。探伤人员持证上岗，探伤设备定期校准，探伤报告完整留存。机加工完成之后开展尺寸检测，检测外径、内径、厚度、平面度、螺栓孔位置度，法兰端面平面度直接影响塔筒对接密封效果，平面度偏差过大，螺栓预紧力分布不均，运行过程会出现密封失效、螺栓受力过载问题。

风电环形锻件制造过程还有很多细节难点。大锻件转运过程，需要做好防护，避免磕碰损伤环件表面；机加工时控制切削参数，防止加工应力过大；成品做好防锈包装，海上项目法兰锻件需要专用防锈涂层，海运过程抵御盐雾侵蚀。产品交付时，同步提供材质单、热处理曲线、力学性能报告、无损探伤报告、尺寸检测记录，全套资料完整归档，满足风电行业可追溯管理要求。

近年来海上风电快速发展，单机容量持续提升，环形锻件尺寸不断加大，对锻造装备、热处理能力、检测能力提出更高挑战。很多中小锻造企业受限于设备能力，无法稳定生产大直径、高均匀性风电环形锻件。山西永鑫生重工依托大型压机装备，持续优化风电环形锻件整套工艺方案，严格执行风电行业标准，严控每一道工序质量。

  风电装备安全关系重大，环形锻件作为风机基础承载部件，品质容不得半点马虎。永鑫生重工凭借三十年锻造技术积累，持续为三一、振华、华锐、太重等客户提供高品质风电环形锻件产品，助力国内风电产业稳健发展。

文章原创如需转载请注明永鑫生锻造厂提供！
