环形锻件无损检测技术应用与缺陷判定标准解读

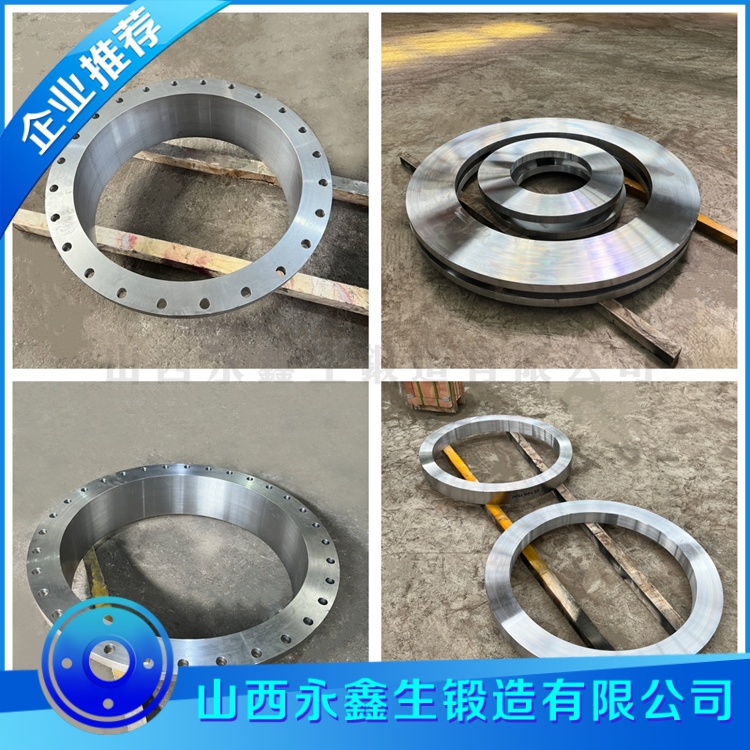

环形锻件多用于装备关键承重部位，即便外观尺寸合格、力学性能试验达标，如果内部或者表面存在隐藏缺陷，在交变载荷、冲击、高压工况长期作用下，缺陷会不断扩展，最终造成锻件失效。无损检测（NDT）技术，就是在不破坏环形锻件本体前提下，利用声学、磁学等方法，检测锻件内部、表面缺陷，评估缺陷大小、位置，对照标准判定产品是否合格，是环形锻件质量管控最后一道安全防线。山西永鑫生重工股份有限公司三十年专注环形锻件制造，建立完善无损检测实验室，配备持证无损检测人员，依托 3 万吨模锻压机、5000 吨压机，为三一、振华、华锐、太重等客户生产的环形锻件，严格按照行业标准开展无损检测。

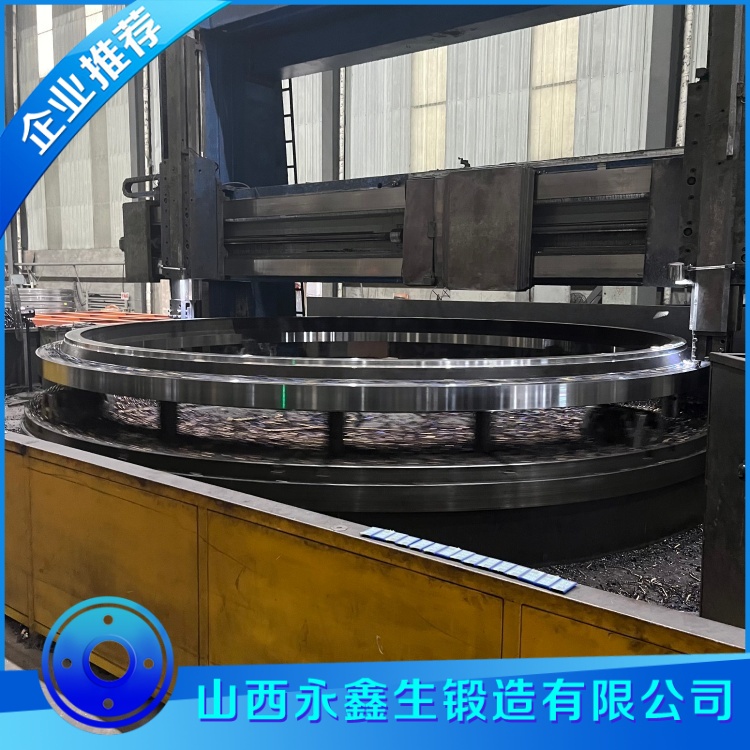

环形锻件生产过程，一般分两个关键节点开展无损检测：锻造毛坯完成热处理之后，进行第一次超声波探伤；粗加工完成之后，开展第二次超声波探伤，同时增加磁粉探伤。部分特种腐蚀工况不锈钢环形锻件，采用渗透探伤。不同检测技术适用缺陷类型不一样，互相补充，不能互相替代。

超声波探伤（UT）是环形锻件最核心内部检测手段，利用超声波在金属内部传播，遇到缺陷或者金属底面产生反射回波，仪器接收回波信号，判断锻件内部是否存在夹杂、缩孔、疏松、裂纹等体积型缺陷。超声波探伤可以定位缺陷埋藏深度，测量缺陷当量大小。环形锻件探伤难度在于环形曲面结构，探伤探头耦合需要适配环件内外圆弧面；大直径环形锻件整圈检测工作量大，需要分区扫查，保证整个环件截面 100% 覆盖，不能存在漏检区域。探伤前需要制作对比试块，校准探伤灵敏度，不同厚度锻件选用对应试块。探伤人员需要熟悉锻造工艺，能够区分缺陷回波和锻件正常组织产生的杂波，避免误判漏判。

磁粉探伤（MT）主要用于检测环形锻件表面以及近表面微小裂纹。锻造裂纹、热处理裂纹属于危害性很高的缺陷，裂纹开口很小，肉眼很难发现。磁粉探伤原理是对铁磁性锻件施加磁场，裂纹位置会产生漏磁场，吸附磁粉形成可见磁痕，从而发现裂纹。磁粉探伤适合碳钢、合金钢环形锻件；不锈钢属于非铁磁性材料，不能使用磁粉探伤，改用渗透探伤。渗透探伤（PT），在工件表面涂抹渗透液，渗透液渗入开口表面缺陷，去除表面多余渗透液之后施加显影剂，缺陷位置显现痕迹，用于不锈钢、高温合金环形锻件表面开口缺陷检测。

环形锻件缺陷分为内部缺陷与表面缺陷两大类。内部常见缺陷：夹杂，原材料带入非金属杂质；缩孔残余，钢坯中心没有完全压实的孔洞；疏松，细小孔洞聚集；内部裂纹，锻造加热不当或者锻造受力过大产生。表面缺陷包含锻造折叠、表面裂纹、热处理裂纹。各类缺陷危险等级不同：裂纹属于危害性最高缺陷，无论尺寸大小，一般不允许存在；点状微小夹杂，按照标准当量限值判定，如果缺陷当量小于标准允许限值，可以验收；密集性疏松，即便单个尺寸不大，密集分布也会降低锻件整体性能，从严判定。

不同行业环形锻件无损检测验收标准差异很大。普通机械支撑环形锻件验收标准宽松；风电环形锻件、压力容器环形锻件执行特种设备、风电专用标准，缺陷限值严苛。项目前期，永鑫生重工技术团队和客户确认执行标准、探伤时机、验收等级，避免后期验收争议。图纸标注探伤要求、执行规范，探伤严格依照约定标准执行。

无损检测工作对人员资质要求严格，探伤人员必须取得对应项目资格证书，持证上岗。探伤设备定期校验，探头、耦合剂按照规范选用。探伤环境同样影响检测结果，锻件表面粗糙会干扰超声波耦合、磁粉成像，毛坯探伤前需要清理氧化皮，粗加工之后表面粗糙度满足探伤要求。探伤全过程做好记录，保存探伤图谱、缺陷位置记录，探伤报告签字盖章，随产品质量档案一起交付客户。

很多客户存在误区：力学试样合格就代表锻件内部无缺陷。力学取样只是截取锻件局部试样，无法代表整个环件全部区域；而无损检测是对锻件整体扫查，可以发现试样之外区域隐藏缺陷。二者相辅相成，力学性能检测验证材料组织性能，无损检测筛查缺陷，两项检测都合格，才能判定锻件合格。

发现超标缺陷之后，处置流程必须规范。首先复核探伤确认缺陷真实存在，排除误判；标记缺陷位置，评估缺陷类型、尺寸。压力容器、风电关键环形锻件，裂纹类缺陷不允许补焊；部分非关键环件点状缺陷，若标准允许补焊，需要编制专项补焊工艺，补焊完成之后再次热处理 + 重新探伤检测。不允许不经评估，私自打磨掩盖裂纹缺陷。

  无损检测是保障环形锻件运行安全的关键手段。山西永鑫生重工严格落实无损检测管理规范，完善检测设备，强化人员能力培训，每一件出厂环形锻件都完成规范探伤检测。依托三十年环形锻件制造经验，为三一、振华、华锐、太重等客户提供探伤合格、质量可靠的环形锻件产品。
