新浪微博
腾讯微博
环形锻件热处理后硬度的检测方法
发布时间：2016-08-30 点击数：2697

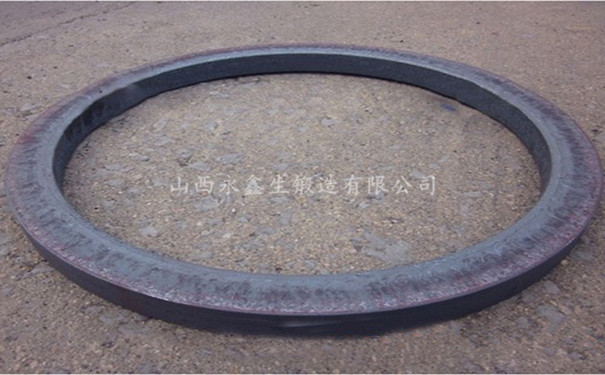

环形锻件在生产中客户通常都要求进行热处理，热处理可提高环形锻件的硬度及韧性。那么环形锻件在锻件厂热处理后，均应根据图样要求和工艺规定进行硬度检验或抽检。以标准块校对硬度计，确认后方可进行测试硬度。
环形锻件硬度检验前，应将表面清理干净，去除氧化皮、脱碳层及毛刺等，且表面不应有明显的机械加工痕迹，被测产品的温度以室温为准，或略高于室温但以人手能稳稳抓住为限。硬度检测部位应根据工艺文件或由检验、工艺人员确定。淬火部位检查硬度不少于1处，每处不少于3点，不均匀度应在要求的范围内。
环形锻件一般在正火、退火、调质后采用布氏硬度计检验。对于尺寸较大的环形锻件可用锤击式硬度检验，淬火用洛氏硬度计检验，对于尺寸较大者，允许用肖氏硬度计代替。渗碳或硬化层较薄的环形锻件，用维氏硬度计检验。当使用锉刀检验锻件硬度时，必须注意锉痕的位置，应不影响产品的后硬度。选择加载负荷时，应以环形锻件的具体要求，被测部位的大小、厚薄等作为选择依据，要求换算精度要高、要准确。
文章原创如需转载请注明永鑫生锻件厂提供！
我们只做好锻件 环形锻件www.duanjian8.com
文章原创如需转载请注明永鑫生锻造厂提供！
上一篇：环形锻件的加工误差 下一篇：生产环形锻件时噪声的危害
