环形锻件毛刺缺陷的防治措施

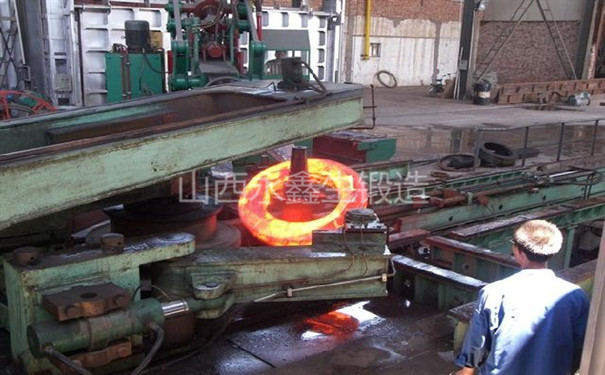

环形锻件在生产中会遇到很多种缺陷。每种缺陷的原因都不相同,今天小编代表山西永鑫生锻件厂为大家介绍一下,环形锻件毛刺的缺陷。毛刺缺陷主要产生在环形锻件两端的内孔缘处,毛刺是轧环加工中常见的缺陷,而且其产生的原因较多。
对于完全封闭孔型轧制环形锻件中,毛刺产生的主要原因有两点:
1、由于轧制用毛坯轴向尺寸过大,轧制开始时毛刺挤入孔型,其端面受孔型侧壁的刮削而形成毛刺;
2、是驱动辊与型辊的轴向间隙过大,轧制中轴向流动金属进入这个间隙形成毛刺。
对于半封闭式孔型轧制环形锻件中,除了以上毛刺形成原因外,还有以下几点:
1、驱动辊进给速度过小,即每转轧制进给量过小,使轧制变形集中于环件内外表面,产生轴向金属流动造成毛刺;
2、驱动辊轧制中轴向跳动过大,使环形锻件产生一般大轴向变形或使环件端面产生刮削造成毛刺;
3、脱料板位置过高或过低,使环件端面产生刮削造成毛刺;
4、轧制用毛坯孔缘角或倒角过小,不能充分容纳轴向流动金属造成毛刺。
上述各种毛刺生产的原因经常交互作用,使得毛刺的成因变得复杂。只要针对以上各种原因,采取相应的措施进行调整,任然可以有效防止毛刺的产生和长大。
我们只做好锻件 环形锻件www.duanjian8.com
文章原创如需转载请注明永鑫生锻造厂提供!
