齿轮锻件的表面硬度和心部硬度介绍

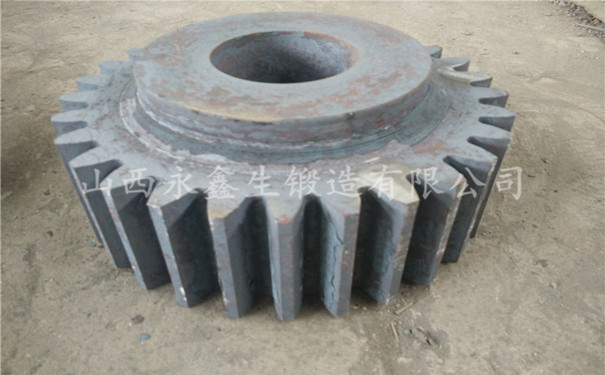

       齿轮锻件的表面硬度和心部硬度是指成品齿轮锻件的工作齿高中间部位齿面硬度，对锥形齿轮锻件指齿顶部表面硬度。齿轮锻件的心部硬度是指齿宽中部齿根切线的法向上，锻件厂为了便于可操作性，可按技术条件或供需双方协议的检查方法进行检查。一般检测齿宽中部法截面上，在轮齿的中心线与齿根圆相交处的硬度。

       齿轮锻件的表面硬度和心部硬度是工件耐磨性能的重要指标，也是材料抗接触疲劳和弯曲疲劳的一个特性。经渗碳淬火后表面硬度应达到58~64HRC（大截面齿轮和齿轮轴一般56~62HRC），心部硬度根据不同质量要求按规定控制，一般在25~42HRC，MQ级齿轮要求25HRC以上，ME级齿轮要求35HRC以上。硬度一般采用里氏硬度计或洛氏硬度计作为检测工具。

文章原创如需转载请注明永鑫生锻件厂提供！

文章原创如需转载请注明永鑫生锻造厂提供！
