齿圈锻件关键知识概述

齿圈锻件关键知识概述

齿圈锻件是传动系统的核心部件，广泛应用于风电、工程机械、矿山设备等领域。以下是齿圈锻件关键知识的系统化总结：

一、材料选择与特性

常用材料：

优质合金钢：42CrMo、34CrNiMo6、18CrNiMo7-6

特殊要求材料：F22（耐低温）、17CrNiMo6（高淬透性）

材料特性要求：

淬透性：J9≥40HRC（保证齿部硬度均匀）

纯净度：[S]≤0.010%，[P]≤0.015%

晶粒度：ASTM 6-8级（细晶强化）

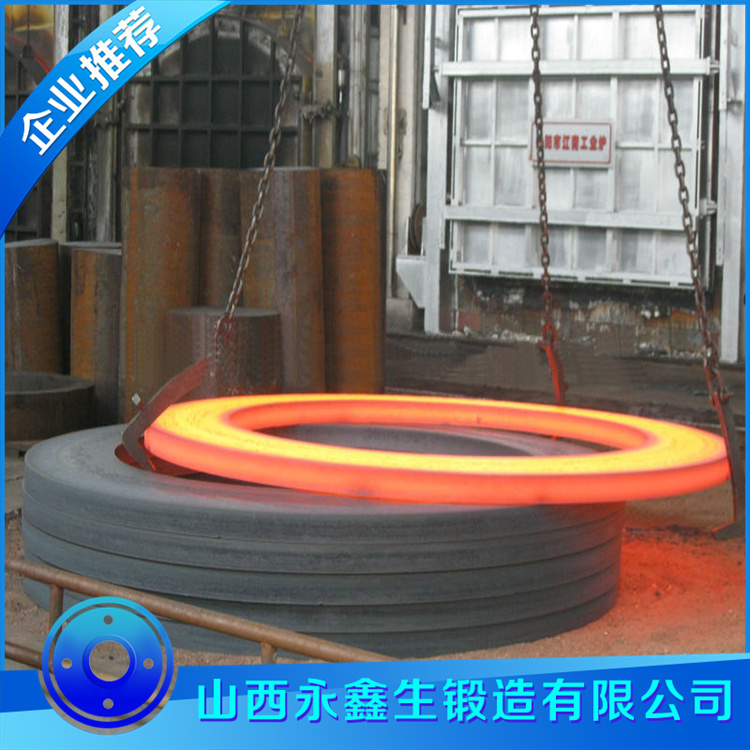

二、制造工艺流程

典型工艺流程：

复制

下载

下料 → 加热 → 镦粗 → 冲孔 → 辗环 → 正火 → 粗加工 → 调质 → 精加工 → 齿形加工 → 热处理 → 精磨

关键工艺控制点：

辗环成形：径轴向轧制（椭圆度≤0.5%）

预备热处理：等温正火（消除带状组织）

最终热处理：渗碳淬火（硬化层深1.5-3mm）

三、热处理技术

热处理工艺路线：

调质处理：淬火（850℃）+高温回火（580℃）

表面强化：

渗碳淬火（表面硬度58-62HRC）

感应淬火（齿部硬度55-60HRC）

组织性能控制：

心部硬度：28-35HRC（保证韧性）

硬化层梯度：平缓过渡（避免应力集中）

四、齿形加工技术

加工方法：

滚齿（精度可达DIN 6级）

磨齿（精度可达DIN 3级）

精度控制：

齿距累积误差：≤0.02mm/m

齿形误差：≤0.01mm

五、质量控制要点

无损检测：

超声波检测（内部缺陷）

磁粉检测（表面裂纹）

性能测试：

接触疲劳试验（≥10⁷次循环）

弯曲疲劳试验（σ-1≥400MPa）

尺寸检测：

齿轮综合检测仪（全参数检测）

三坐标测量（形位公差）

六、典型应用领域

风电齿轮箱：

行星齿圈（18CrNiMo7-6）

技术指标：20年设计寿命，100万次启停

工程机械：

回转支承齿圈（42CrMo）

技术指标：抗冲击载荷≥500kN

矿山设备：

球磨机齿圈（34CrNiMo6）

技术指标：耐磨性≥30000小时

七、常见问题与对策

问题类型产生原因解决方案

齿面点蚀 接触应力过大 优化齿形（修形量0.01-0.03mm）

断齿 心部硬度不足 提高淬透性（J15≥35HRC）

变形超差 残余应力释放 增加去应力回火（300℃×4h）

八、技术发展趋势

材料优化：

超纯净冶炼（[O]≤15ppm）

微合金化设计（添加Nb、V）

工艺创新：

激光表面强化（硬度梯度控制）

冷滚轧成形（节材20%以上）

智能化制造：

在线尺寸检测系统

数字孪生工艺优化

绿色制造：

真空渗碳（减少变形）

低温渗氮（节能30%）

九、典型技术参数（以风电齿圈为例）

材料：18CrNiMo7-6

尺寸：Φ3000×400mm

重量：5-8吨

硬度梯度：

表面：58-62HRC

心部：30-35HRC

疲劳寿命：

接触疲劳：≥10⁷次@2000MPa

弯曲疲劳：≥10⁶次@500MPa

齿圈锻件的质量直接关系到传动系统的可靠性和寿命。随着装备大型化发展，对齿圈锻件的性能要求不断提高，未来将向着"更高强度、更长寿命、更智能检测"的方向发展。
