环形锻件加工精度控制

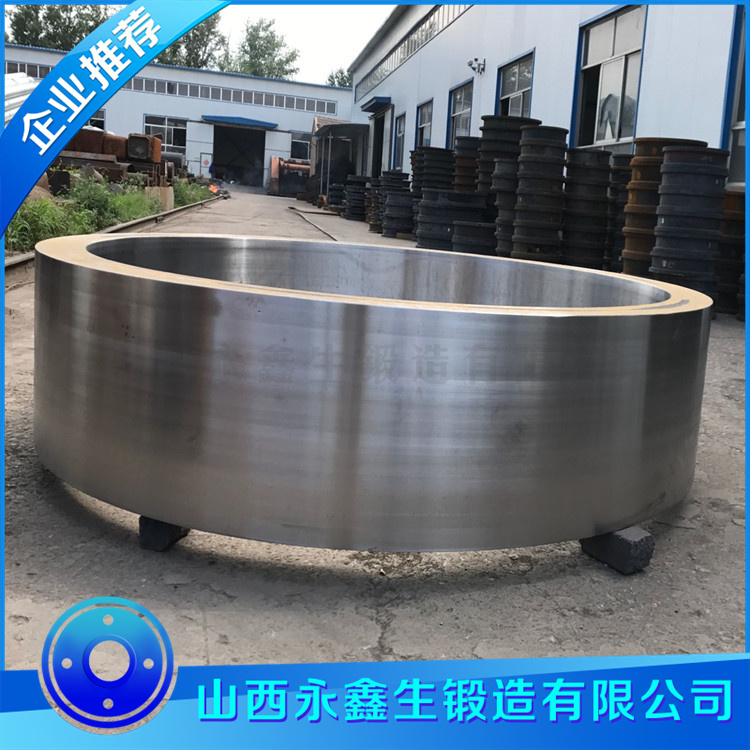

环形锻件加工精度控制体系

环形锻件的精度控制是一个系统工程，需在多个环节进行精准管控。其核心控制点及流程如下图所示：

1. 锻造阶段 - 精度的基础

1.1 制坯精度控制

坯料计算：采用体积不变原则，精确计算冲孔前坯料的重量和尺寸，重量公差控制在±1%。

冲孔同心度：确保冲孔不歪斜，这是保证辗扩后壁厚均匀性的首要前提。

1.2 辗扩（Ring Rolling）过程控制

这是控制环形件宏观形状的最关键环节。

DAC（Dimension Automatic Control）系统：

激光测径仪实时监测环件外径和高度。

系统将测量数据与预设曲线比对，动态反馈并控制辗压轮的进给速度，实现“无人干预”的自动化成形。

控制目标：外径/高度公差可控制在±5mm以内（对于大型环件）。

壁厚均匀性控制：

依赖信号辊的稳定性和芯辊的刚性。

结果要求：最终成品壁厚差需控制在3-5mm以内（具体依尺寸而定）。

2. 热处理阶段 - 控制变形与应力

热处理易导致圆度超差、翘曲等变形，必须严格管控。

专用工装：使用矫形圈或立式装炉，利用重力抵消变形。

控温曲线：严格控制升温/降温速率（如≤80°C/h），避免热应力导致变形。

气氛控制：采用保护气氛或真空热处理，减少氧化皮，为精加工提供均匀的余量。

3. 机械加工阶段 - 精度的实现

这是将锻件转化为合格零件的核心环节。

3.1 基准选择与统一

“一面一孔”原则：精加工时，以一个端面和内孔（或外圆） 作为统一的定位基准，所有工序都以此基准定位，避免基准转换误差。

加工顺序：遵循 “先基准后其他”、“先大面后小面” 的原则。

3.2 装夹策略 - 防止“夹变形”

薄壁环件：采用液性塑料芯轴或膨胀夹具，由内孔胀紧，力均匀分布，避免夹紧力导致椭圆变形。

大型法兰：采用端面压紧方式，避免径向夹紧力。

找正：使用百分表精密找正，确保基准面跳动<0.1mm。

3.3 加工参数优化

“粗精分开”：

粗加工：高进给，大切深，去除大部分余量，目标是效率。

半精加工：留少量均匀余量（如1-2mm），目的是消除应力。

精加工：低进给，小切深，高转速，目标是精度和表面质量。

刀具选择：

粗加工采用高强度硬质合金刀具。

精加工采用CBN（立方氮化硼） 或陶瓷刀具，保证锻件尺寸稳定性和表面光洁度。

冷却：充分、均匀的冷却液，控制切削热引起的热变形。

4. 关键精度指标与检测方法

精度指标控制要求（示例）检测工具与方法

内/外径尺寸 IT7-IT8级公差 大型数显卡尺、π尺、三坐标（CMM）

圆度 ≤ 0.05% × 直径 三坐标（CMM）、圆度仪、V型块+百分表

圆柱度 ≤ 0.1mm/m 三坐标（CMM）、电子水平仪

端面平面度 ≤ 0.05mm/m 平台+打表法、激光平面干涉仪

端面跳动 ≤ 0.1mm 车床上打表测量

壁厚均匀性 ≤ 0.5% × 名义壁厚 超声波测厚仪（网格法测量）

表面粗糙度 Ra ≤ 1.6μm (配合面) 粗糙度仪

5. 特殊工艺与技术

振动时效（VSR）：在粗加工后，采用振动方式消除残余应力，成本低且高效，可替代部分热时效。

在机测量：在数控机床上集成红外测头，加工后直接测量，根据结果自动补偿刀具磨损，形成闭环制造。

恒温加工：对于超高精度环件（如航空航天轴承环），在20±1°C的恒温车间进行精加工，消除热胀冷缩影响。

6. 典型问题与对策

问题现象根本原因解决方案

椭圆度/棱圆度超差 热处理变形、装夹变形、残余应力释放 增加去应力工序、改进装夹方式、采用矫形热处理

端面振纹/粗糙度差 刀具磨损、工艺系统刚度不足 更换锋利刀具、降低转速和进给、采用阻尼刀杆

锥度/鼓形度 刀具轨迹与工件轴线不平行 重新调整机床主轴/导轨的平行度

尺寸不稳定 切削热导致热变形、刀具磨损 加强冷却、实行刀具寿命管理、分多次加工

环形锻件的精度控制是一个贯穿始终、系统化的工程：

始于锻造：良好的辗扩精度是基础。

稳于热处理：最小化变形是

文章原创如需转载请注明永鑫生锻造厂提供！
