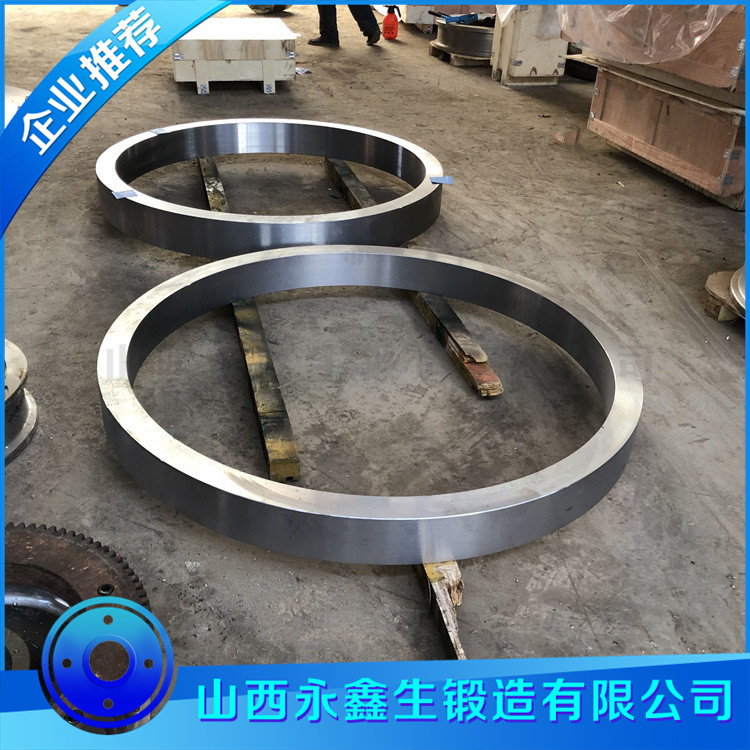

环形锻件无损检测常见方法与标准浅析

一、 环形锻件缺陷特点与检测挑战

常见缺陷类型：

内部缺陷：

夹杂物：硫化物、氧化物、硅酸盐等，破坏材料连续性。

孔隙与缩松：铸锭残留或锻造不当所致。

白点：氢致裂纹，危害性极大。

内裂与锻造折叠：由于工艺不当引起的内部裂纹或表面金属折叠卷入内部。

表面/近表面缺陷：

裂纹：淬火裂纹、磨削裂纹。

折叠：锻造过程中形成的表面金属重叠。

结疤、划痕：加工或搬运过程中造成。

检测挑战：

几何形状：环形结构可能导致超声波声束畸变，产生干扰信号。

晶粒粗大：大型锻件心部晶粒可能较粗，引起超声波散射和草状回波，降低信噪比。

检测范围大：体积巨大，需要高效、全面的覆盖性检测。

缺陷取向复杂：缺陷可能具有径向、轴向或周向等任意方向。

二、 常见无损检测方法浅析

以下是环形锻件最常用、最有效的几种无损检测方法。

1. 超声波检测 (Ultrasonic Testing, UT)

地位：环形锻件内部缺陷检测的绝对核心和强制性方法。

应用：检测内部夹杂、缩孔、白点、裂纹等几乎所有内部缺陷。可评估缺陷的位置、大小和当量。

常用技术：

纵波直探头检测：

方式：从环件的端面（上下端面） 和外圆/内孔表面进行扫查。

目的：主要用于发现与探测面平行的缺陷（如横向缺陷、分层）。从端面扫查是检测径向缺陷（如白点）最有效的方法。

横波斜探头检测：

方式：从环件的外圆和内孔表面进行周向和轴向扫查。

目的：主要用于发现与探测面垂直或成一定角度的缺陷，特别是轴向和周向缺陷（如纵向裂纹）。

相控阵超声检测 (PAUT)：

优势：现代主流趋势。使用多晶片阵列探头，可实现电子扫描、聚焦和偏转，一次检查即可覆盖更大区域和多个角度，检测效率高，结果成像直观（S扫、C扫图），对复杂形状适应性好。

2. 磁粉检测 (Magnetic Particle Testing, MT)

地位：铁磁性材料（绝大多数钢制环件）表面和近表面缺陷检测的首选方法。

应用：检测表面和近表面（几毫米内）的裂纹、折叠、发纹等线性缺陷。灵敏度极高。

磁化方法：

周向磁化：采用通电法或中心导体法，产生环绕环件周向的磁场，用于发现轴向缺陷（如纵向裂纹）。

纵向磁化：采用线圈法，产生沿环件轴向的磁场，用于发现周向缺陷（如横向裂纹）。

要求：为确保不漏检，必须至少在相互垂直的两个方向上进行磁化检测。

3. 渗透检测 (Penetrant Testing, PT)

地位：用于非铁磁性材料环件（如奥氏体不锈钢、高温合金）的表面开口缺陷检测。

应用：检测表面裂纹、孔隙等开口缺陷。

优点：设备简单，操作灵活。

缺点：只能检测表面开口缺陷，无法检测近表面和内部缺陷。

4. 涡流检测 (Eddy Current Testing, ET)

应用：

主要用于表面和近表面缺陷的快速检测。

适用于管状、棒状坯料的在线自动化检测，在锻造前筛查材料。

可用于材料分选、电导率测量等。

三、 常用标准浅析

无损检测必须依据标准执行，以确保结果的一致性和可比性。标准通常规定了方法、程序和验收等级。

国际通用标准

ASTM (美国材料与试验协会)：

超声检测：ASTM A388/A388M 《钢锻件超声检测方法》。这是最广泛引用的基础标准。

磁粉检测：ASTM A275/A275M 《钢锻件磁粉检测方法》。

渗透检测：ASTM E165/E165M 《渗透检测方法》。

ASME (美国机械工程师协会)：

ASME Boiler and Pressure Vessel Code, Section V 《无损检测》。方法卷。

ASME Section VIII (压力容器) 和 Section III (核电) 引用Section V，并规定了更严格的验收标准。

EN (欧洲标准)：

EN 10228-3 《锻钢件的无损检测 第3部分：铁素体或马氏体钢锻件的渗透检测》。

EN 10228-2 《...第2部分：渗透检测》。

国内常用标准 (中国)

国家标准 (GB/T)：

超声检测：GB/T 6402-2008 《钢锻件超声检测方法》。国内主导标准，等效于ASTM A388。

磁粉检测：GB/T 15822.1~.3 《无损检测 磁粉检测》。

渗透检测：GB/T 18851.1~.6 《无损检测 渗透检测》。

行业标准 (JB/T, NB/T) - 更具强制性和针对性：

机械行业 (JB/T)：如JB/T 4730.3-2005 《承压设备无损检测 第3部分：超声检测》，虽针对承压设备，但其严谨性常被其他行业借鉴。

能源局 (NB/T) - 核电领域：如NB/T 20003.1~.5 《核电厂核岛主设备无损检测》。核电用环形锻件要求极端严格，验收等级通常为1级（最高级）。

验收等级的意义

标准中的验收等级（如GB/T 6402中的1级、2级、3级）是判废的核心依据。等级数字越小，要求越严格。

3级：用于一般用途的环件。

2级：用于较重要的、承受较高载荷的环件（如风电法兰、重型机械）。

1级：用于最关键的环件（如核电主管道、航空发动机环件）。不允许有任何当量超过规定值的缺陷存在。

四、 检测工艺路径选择总结

对于一个环形锻件，典型的无损检测流程如下：

坯料/棒料：可采用超声波检测或涡流检测进行初步筛查。

锻造及粗加工后：进行100%超声波检测（UT），检查锻造过程中产生或暴露的内部缺陷。

热处理（如淬火+回火）后：进行100%磁粉检测（MT） 或渗透检测（PT），检查热处理过程中产生的表面裂纹。

精加工（如车削、磨削）后：必须再次进行100%磁粉检测（MT）或渗透检测（PT），检查加工裂纹。

最终检验：对关键区域进行无损检测复检。

最终，对于一个重要的环形锻件，其标准的无损检测组合是：

100% Ultrasonic Testing (UT) + 100% Magnetic Particle Testing (MT)

趋势： 自动化超声检测（AUT） 和 相控阵超声检测（PAUT） 因其高效率、高可靠性、可记录和成像的优势，正在逐步取代传统的手工UT，成为高端环形锻件检测的首选。

总之，环形锻件的无损检测是一个以超声波和磁粉检测为核心、以严格标准为依据的系统性质量保证工程。方法的选择和验收等级的确定，直接取决于环件的服役条件、安全等级和行业规范。
