大型环形锻件的技术难点与山西永鑫生重工的突破

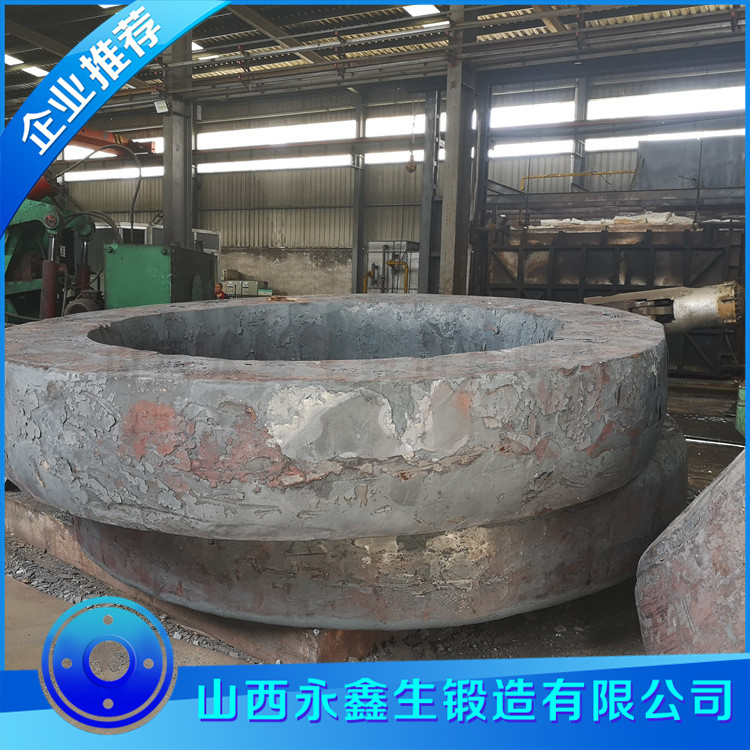

大型环形锻件（直径≥2000mm、重量≥5 吨）是能源、航空、核电、重型机械等领域的核心部件，其制造技术难度高、工艺复杂，代表着一个国家的锻造工业水平。山西永鑫生重工股份有限公司深耕山西锻造锻件领域，攻克大型环形锻件多项技术难点，具备规模化生产能力，为重大装备国产化提供有力支撑。

一、大型环形锻件的核心技术难点

材质均匀性控制：大型坯料体积大、重量重，加热时易出现内外温差，导致锻造时变形不均、组织差异大；热处理时易产生硬度不均、内应力过大，引发变形、开裂。

尺寸精度保障：大型环形锻件直径、周长、壁厚尺寸大，碾环时易出现偏心、椭圆、壁厚不均等问题，尺寸公差控制难度远超小型环件。

内部质量提升：大型钢锭易存在中心疏松、偏析、夹杂等缺陷，锻造时若工艺不当，缺陷难以消除，影响产品力学性能与使用寿命。

热处理变形控制：大型环件热处理时，因体积效应，冷却速度不均，易产生翘曲、椭圆变形，后续校正难度大、成本高。

检测难度大：大型环件内部缺陷检测范围广、厚度大，无损检测灵敏度与准确性要求高；尺寸检测需专用设备，操作复杂。

二、山西永鑫生重工的技术突破

材质与加热技术突破

选用优质真空脱气大钢锭，控制 S、P 杂质≤0.015%，氢含量≤2ppm，提升原料纯净度。

采用大型智能台车式加热炉，分三区控温，加热时多次保温，确保坯料内外温差≤30℃，实现均匀透烧，避免组织不均。

锻造工艺技术突破

配备 15000 吨油压机、大型数控径轴向碾环机，采用 “多道次镦粗 + 冲孔 + 径轴向同步碾环” 工艺，控制每道次变形量 15%-20%，逐步细化晶粒、压实组织，消除中心疏松与偏析。

碾环过程采用数字化控制系统，实时采集外径、内径、高度数据，自动调整轧辊进给速度与压力，确保大型环件圆度误差≤1.5mm，壁厚公差 ±1mm，尺寸精度达 IT8 级。

针对超大型环形锻件（直径≥5000mm），采用分段轧制、整体整形工艺，保障整体尺寸一致性。

热处理与变形控制突破

研发大型环件专用热处理工艺，采用 “阶梯式升温 + 均匀冷却” 技术，根据环件壁厚、材质调整冷却速度，减少内应力。

热处理后采用专用校正设备，精准校正变形，确保形位公差符合要求。

优化热处理参数，使大型环件硬度差≤30HB，组织均匀、性能稳定。

检测技术突破

配备大型超声波探伤仪、磁粉探伤仪、三坐标测量仪，可检测直径 8000mm 以内的大型环件，实现内部缺陷、表面缺陷、尺寸精度的全面检测。

建立大型环件检测标准，细化检测流程与判定标准，确保产品质量可靠。

三、大型环形锻件的应用与产业价值

大型环形锻件是风电、核电、石化、航空等重大装备的 “心脏部件”：风电塔筒法兰（直径 4000-8000mm）支撑风机整机载荷；核电反应堆法兰（直径 3000-6000mm）保障反应堆密封安全；石化加氢反应器环件承受高温高压腐蚀工况。永鑫生重工生产的大型环形锻件，已广泛应用于国内重大工程项目，替代进口产品，降低装备成本，推动高端装备国产化进程。

四、山西锻造锻件的大型化发展优势

山西锻造锻件产业集群具备大型锻造设备、成熟工艺、专业人才等优势，永鑫生重工依托区域优势，持续投入大型锻造技术研发，不断突破尺寸、材质、性能极限。公司将以技术创新为驱动，进一步提升大型环形锻件制造水平，助力山西锻造锻件迈向高端化、大型化、智能化，为中国制造业高质量发展贡献力量。

文章原创如需转载请注明永鑫生锻造厂提供！
