大型非标异形筒体锻件定制生产难点与全套解决方案 —— 山西永鑫生重工非标筒体批量交付实践

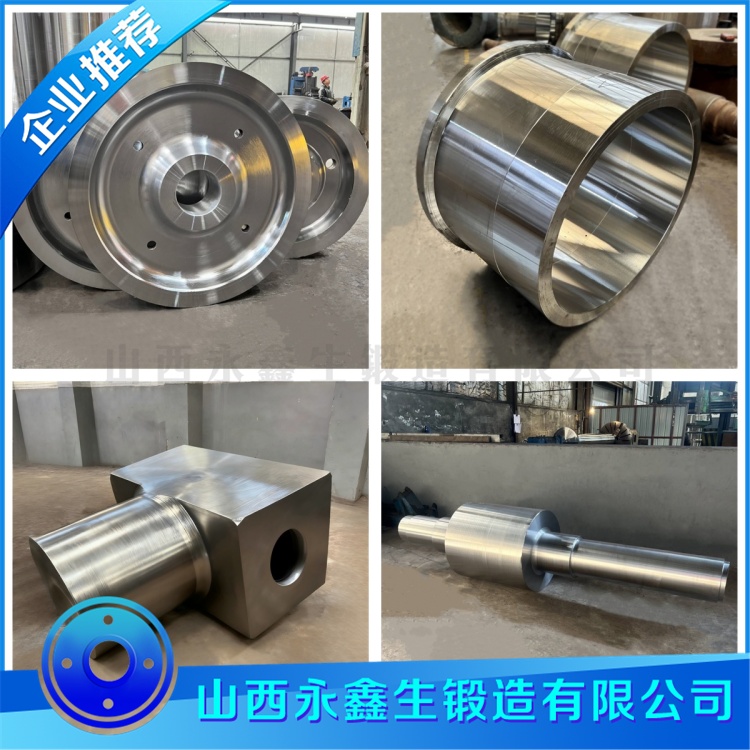

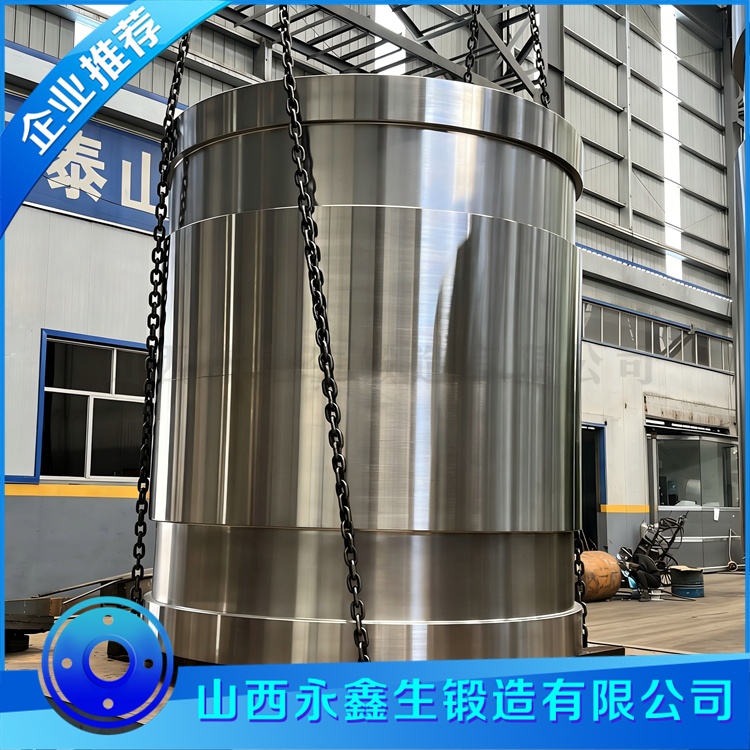

常规标准直筒筒体锻件截面均匀、无阶梯无偏心，锻造工艺成熟、量产难度低；而加氢阶梯筒体、核电变壁厚筒体、偏心法兰筒体、带法兰一体筒体、锥形过渡筒体等大型非标异形筒体，截面厚薄差大、一端带加厚法兰、变壁厚过渡、偏心结构，锻造过程金属流动阻力差异巨大，极易出现筒体壁厚偏差、筒体弯曲、法兰根部金属流线断裂、局部晶粒粗大等缺陷。非标异形筒体无通用成熟工艺，需要单独三维工艺仿真、定制专用扩孔、整形工装、分段调整锻打参数，国内具备稳定承接长度 12 米、直径 5 米以内大型非标异形筒体量产能力的企业数量极少。山西永鑫生重工股份有限公司依托 15000 吨自由锻油压机、可更换多规格筒体扩孔 / 整形工装、三维锻造金属流动模拟软件、大型高温热整形设备，常年承接各类大型非标异形筒体定制订单，积累大量变壁厚、带法兰、锥形、偏心异形筒体生产实操经验，本文结合企业非标筒体真实生产案例，客观拆解非标异形筒体四大核心生产难点、针对性工艺解决方案，所有方案均经过数十批非标订单量产验证，内容实事求是还原非标筒体从图纸评审到成品交付全流程管控。

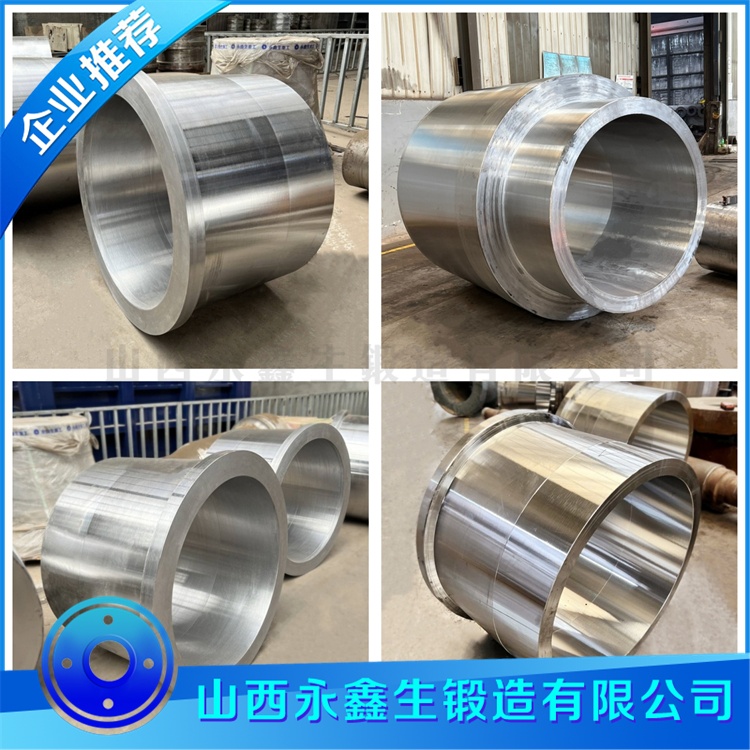

大型非标异形筒体锻件四大核心生产难点：第一，金属流动不均导致壁厚、法兰尺寸超差；第二，法兰根部、变截面过渡位置金属折叠、流线断裂；第三，厚薄截面温差差异大，热处理后筒体弯曲、椭圆变形；第四，非标图纸无统一加工余量标准，余量分配失衡造成关键受力位置金属流线被切削切断。常规标准直筒扩孔时金属沿轴向均匀延展，壁厚同步收缩；带法兰一体筒体一端法兰加厚、筒身薄壁，扩孔阶段厚壁法兰区域延展速度慢、薄壁筒身延展过快，出现筒身壁厚过薄、法兰高度不足，筒体整体弯曲，圆度、直线度严重超标；同时法兰与筒身直角过渡位置金属挤压折叠，连续轴向金属流线被切断，法兰根部强度、抗疲劳性能大幅下降，装机运行后法兰根部优先开裂。其次非标筒体截面厚度差距可达 150-300mm，热处理升温、冷却过程厚薄区域温差巨大，产生高额热处理应力，筒体冷却后出现弯曲变形，后期机加工校正难度极大；非标图纸无统一加工余量标准，余量分配不合理会出现筒身、法兰关键受力位置加工不透，破坏锻造完整金属流线，丧失整体锻造性能优势。

永鑫生重工针对非标异形筒体锻件建立图纸前置工艺评审机制，客户提交非标图纸后，技术部三维建模，采用锻造仿真软件完整模拟加热、镦粗、冲孔、扩孔、整形全过程金属流动，提前预判壁厚偏差、折叠、热处理变形风险，调整坯料外形、重量、专用工装结构，出具专属定制工艺卡，避免生产中途调整工艺造成批量报废。针对带法兰、变截面阶梯筒体，优化预成型坯料结构，坯料提前预制简易法兰轮廓，缩小扩孔阶段厚薄区域变形阻力差值，减少金属流动失衡；定制贴合法兰截面的异形扩孔芯辊、主辊工装，扩孔过程分段低速成型，每扩孔 50mm 长度停机测温、测量法兰高度、筒身壁厚，实时调整设备径向、轴向进给参数，将筒体壁厚偏差控制在 ±2% 以内，法兰尺寸公差控制 ±1mm。

针对法兰根部折叠、金属流线断裂缺陷，优化镦粗冲孔制坯工序，增加高温预整形工序，坯料冲孔完成后高温预压法兰过渡大圆弧，将图纸直角过渡优化为 R80 以上大过渡圆弧锻坯，扩孔过程金属平滑过渡流动，杜绝法兰根部折叠缺陷，保证金属流线完整贯穿筒身与法兰，过渡位置流线无切断，维持整体抗疲劳、耐压性能。企业 2024 年承接一批加氢设备带法兰非标筒体订单，初期未做坯料预整形，成品法兰根部 PT 探伤频繁出现折叠裂纹，优化预成型工艺后，折叠缺陷发生率降至 0，探伤一次性合格率提升至 99.2%。

热处理变形管控是非标异形筒体另一核心难点，厚薄截面温差极易引发筒体弯曲、椭圆变形。永鑫生重工采用分区控温台车热处理炉，非标筒体入炉放置多点均匀支撑专用工装，避免筒体自重压迫产生弯曲；升温速率降低至 40℃/h，延长保温时间，保证厚壁法兰、薄壁筒身温度完全均匀；淬火冷却采用分段控速冷却，厚壁法兰区域缓慢降温，薄壁筒身适度快冷，缩小温差应力；热处理完成后增加高温热整形工序，筒体回火高温状态下入专用整形模具，压力机校正筒体直线度、两端法兰平行度，释放热处理变形，整形后缓慢炉冷，大幅降低精加工校正工作量。

精加工环节针对非标异形截面定制数控加工工艺，分层切削，优先加工筒身基准外圆，统一尺寸基准，合理分配加工余量，法兰根部、变截面过渡受力位置预留充足余量，避免切削切断表层完整金属流线；法兰螺栓孔、偏心孔使用定制工装定位，保证位置度公差达标。每一件非标异形筒体精加工完成后，三坐标全尺寸扫描检测，对比三维图纸模型，所有筒身尺寸、法兰厚度、偏心尺寸、过渡圆弧全部复核，尺寸超差筒体二次校正加工，不允许尺寸偏差流入下一工序。

非标筒体检测标准同步升级，除常规 UT、MT/PT 无损探伤，法兰根部、变壁厚薄弱区域增加重点加密扫查，提升探伤灵敏度，排查折叠、微裂纹缺陷；力学试样分别取自筒身薄壁、法兰厚壁两个区域，同步检测性能，确保不同截面力学指标均达标。成品激光打刻非标图纸编号、炉号、专属追溯编码，配套完整三坐标尺寸检测报告、探伤图谱、热处理曲线，满足客户非标高压设备入库验收要求。

   永鑫生重工不回避非标异形筒体生产难度，接到非标订单提前如实告知客户生产周期、工艺管控要点、合理加工余量范围，不随意承诺低成本、短周期交付，依靠前置仿真、定制专用工装、分段低速成型、高温热整形全套解决方案，稳定承接各类大型非标异形筒体锻件定制，所有工艺调整、缺陷整改记录完整留存，以实事求是的工艺管控保障非标筒体尺寸、力学性能双达标。
