环形锻件、铸造环件、焊接环件全方位性能与成本对比分析

在重型装备、压力容器、风电设备采购环节，甲方客户经常面临环形结构件三种工艺方案选型：锻制无缝环形锻件、砂型铸造环件、钢板卷制焊接环件。三类产品原材料基础成分相近，但成型工艺存在本质区别，直接导致力学性能、使用寿命、安全系数、综合采购成本、后期运维成本出现巨大差距。山西永鑫生重工股份有限公司结合二十余年环形锻件生产、客户项目配套实操经验，基于上千份理化检测报告、项目故障反馈数据，实事求是从内部组织结构、力学性能、服役工况适配性、长期综合成本、缺陷风险五大维度，完整拆解三类环形件优劣势，为装备制造企业项目选型提供客观参考依据。

第一维度：内部金属组织结构本质差异，决定产品先天性能上限。铸造环锻件件采用液态金属浇注进模具冷却成型，金属凝固过程中先后出现表层、芯部温差，必然产生收缩疏松、微小气孔、晶间夹渣、粗大柱状晶粒，即便后期退火热处理，也无法消除凝固阶段形成的集中缺陷，金属晶粒杂乱无规则，不存在连续纤维流线结构；钢板焊接环件以热轧平板为原料，卷圆后坡口焊接成型，钢板原生纤维沿板材轧制直线分布，卷圆后纤维走向与环向受力方向垂直，焊缝区域金属经二次熔化冷却，晶粒严重粗化，焊缝与母材形成明显冶金断层，存在天然力学薄弱区；永鑫生锻制无缝环形锻件全程固态热锻塑性成型，钢坯经多道次万吨级压力镦粗、扩孔、整形，内部疏松气孔完全焊合，晶粒持续挤压细化，金属纤维沿环形圆周连续完整环绕，受力方向与纤维走向高度匹配，无断层、无空洞、无粗大晶粒缺陷，致密度接近理论金属密度上限，微观金相均匀性远超另外两类产品。

永鑫生实验室同期同材质 42CrMo 样品对比检测数据客观直观：铸造环件内部疏松缺陷面积占比平均 8.7%，平均晶粒等级 6-7 级；焊接环件母材晶粒 3-4 级，焊缝区域晶粒 8-9 级，存在应力突变断层；锻制无缝环形锻件无集中疏松，晶粒等级稳定 1-3 级，微观组织均匀无分层。微观结构差距直接转化为宏观使用性能差异，是特种设备、高压设备强制禁用铸造、焊接环件的核心底层原因。

第二维度：核心力学性能指标实测对比（常温标准试样检测）。选取通用压力容器常用 Q355 材质三类环件取样检测，数据全部来自永鑫生第三方权威检测实验室报告：抗拉强度，铸造环件 430MPa，焊接环件母材 520MPa、焊缝仅 410MPa，锻制环形锻件 580MPa；室温冲击功（V 型缺口），铸造件 22J，焊接母材 48J、焊缝 18J，锻件 76J；疲劳循环寿命（交变弯曲载荷），铸造件循环 8 万次出现裂纹，焊接件焊缝 12 万次失效，永鑫生无缝锻件稳定循环 50 万次无开裂；硬度均匀性，铸造件同一截面硬度差值 HB45，焊接件焊缝与母材差值 HB60，锻件整圈硬度差值≤HB12。

低温工况差距进一步放大：零下 40℃极寒冲击试验中，铸造环件、焊接焊缝直接发生脆性断裂，无法满足三北地区陆上风电、高寒矿山设备标准；永鑫生 Q355E 低温合金环形锻件低温冲击功仍保持 55J 以上，符合 GB/T 44508 风电低温环件强制标准。在抗高压渗透性能上，同等壁厚条件下，焊接环件承压上限仅为锻件 60%，高压加氢、储气设备中焊缝渗漏、开裂故障占设备失效案例 75% 以上；铸造件承压时内部疏松形成渗透通道，高压密封工况完全不适用。

第三维度：不同工况适配边界与安全风险梳理。铸造环件仅适用于常温、低压、静态、无交变载荷的普通辅助设备，如小型普通输送设备底座、常压箱体装饰环，安全系数仅 1.2-1.5；严禁用于风电、压力容器、工程机械、海工、核电等载人、承压、长期旋转重载设备，行业内多次出现铸造支承环断裂引发设备倾覆、人员安全事故。卷板焊接环件仅可用于常压通风管道、低压常温储水罐体连接，安全系数 1.8-2.0；风电塔筒、高压容器、回转齿圈等项目招标规范中，明确禁止焊接环件用于主承载结构，海上风电盐雾腐蚀环境下，焊缝热影响区极易产生应力腐蚀裂纹，海上设备检修成本是陆上设备 5 倍以上，后期运维损耗极高。

永鑫生无缝环形锻件安全系数常规设计 2.5-4.0，可覆盖全场景严苛工况：陆上 / 海上全系列风电装备、一、二、三类压力容器、深海海洋平台、盾构工程机械、核电辅助设备、航空动力部件、零下 40℃极寒矿山设备、高压储氢加氢装置。无焊缝一体成型结构从根源消除渗漏、断裂薄弱点，海上风电项目质保 20 年、压力容器设计使用 30 年周期内，锻制环件失效案例几乎为零，是高端装备长期稳定运行的核心保障。

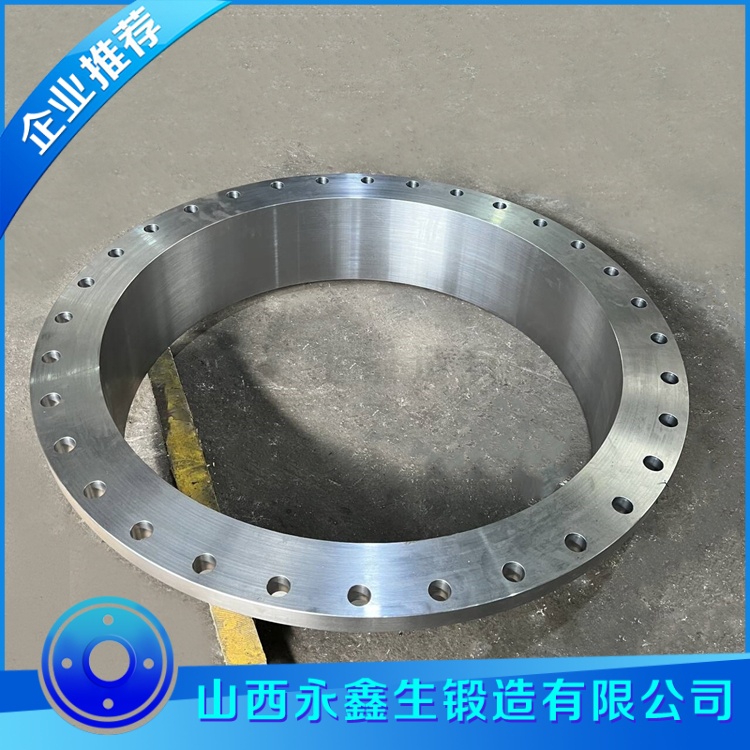

第四维度：综合全生命周期成本客观测算，破除 “锻件采购单价高 = 总成本贵” 误区。短期裸件采购单价对比：铸造环件单价最低，焊接环件次之，无缝锻件原材料与锻造工序投入更高，单件出厂裸价高出 30%-80%。但项目全生命周期成本需综合考量加工损耗、返修费用、停机损失、更换维护成本、安全赔付风险。以 5MW 风电塔筒法兰为例：铸造法兰采购单价低 35%，但加工过程内部缺陷报废率 22%，到货后探伤大面积缺陷需重新补货，工期延误产生整机停产损失；焊接法兰到货后 100% 焊缝探伤，30% 产品需返修补焊，海上安装后 5-8 年焊缝腐蚀开裂，整体机组停机更换成本超百万；永鑫生锻制法兰探伤一次合格率 99.5%，20 年设计周期内无更换需求，无停机、维修、返工附加成本。

批量高压压力容器项目测算显示，选用焊接、铸造环件的项目，30 年周期综合运维、维修、报废替换总成本，比全套采用锻制无缝环形锻件高出 120%-180%。特种设备一旦因环件断裂发生安全事故，企业面临停产整改、巨额赔付、资质吊销等风险，隐性安全成本无法量化，这也是大型国企、新能源头部整机厂全部指定锻制无缝环形件的核心商业逻辑。

第五维度：生产交付与定制适配能力对比。铸造模具开发周期长，小批量、非标异形环件开模成本极高，仅适合标准化大批量小件；焊接环件大直径超薄壁产品易卷圆变形，壁厚超过 100mm 钢板卷制难度陡增，超大外径板材采购受限；永鑫生锻制环形锻件无需专用成型模具，依托万吨级液压机组自由锻扩孔工艺，可灵活承接外径 100mm-7500mm、任意壁厚、异形截面、小批量非标图纸定制，单件、百件批量订单均可稳定交付，尺寸规格覆盖行业绝大多数装备需求，定制灵活度远超另外两种工艺产品。

综合全部实测数据、项目实操案例客观总结：普通常压静态小型辅助设备可酌情选用铸造、焊接环形件控制短期采购成本；但凡涉及高压、交变载荷、低温、腐蚀、重载旋转、长周期安全运行的核心承重部件，无缝锻制环形锻件是唯一经济、安全、合规的选型方案。山西永鑫生重工可根据客户设备工况、预算、安全等级需求，出具三种工艺方案性能、成本对比专项报告，实事求是为客户匹配最优环形件解决方案，兼顾项目合规性与长期使用经济性。
