整体锻造筒体与卷焊筒体优劣对比 高端承压设备筒体选型指南

一、引言

煤化工加氢装置、核电辅助设备、深海海洋工程平台、重型冶金轧机、高压储能压力容器的核心承压构件均为筒体，筒体的制造工艺直接决定整套设备运行安全性、使用寿命与综合运维成本。目前行业内筒体分为两种主流制造形式，分别是钢板卷制焊接筒体、一体化自由锻筒体锻件。卷焊筒体制造流程简单、前期采购单价更低，多用于常温、低压、无腐蚀介质、短期使用的普通设备；但在高温、超高压、高氯离子腐蚀、长期连续服役、高安全等级的特种设备领域，整体锻造筒体锻件是行业标准推荐甚至强制要求使用的核心部件。

山西永鑫生重工股份有限公司坐落于 “中国锻造之乡” 山西定襄，深耕筒体锻件研发制造三十余年，拥有 15000 吨、8000 吨大型自由锻液压机，实现钢锭精炼、锻造、热处理、数控精加工、无损检测全工序自主生产，长期为国内能源、海工、冶金、核电头部企业供应无缝筒体锻件。多年来承接上千套大型承压设备筒体定制项目，清晰掌握两种筒体结构在金属组织、力学性能、抗腐蚀、抗疲劳、全周期成本方面的核心差距，本文结合企业实操经验，系统对比两类筒体优缺点，为设备设计、采购人员提供标准化选型参考。

二、卷焊筒体锻件制造工艺与固有先天缺陷

卷焊筒体生产门槛较低，基础流程为钢板开平、卷板卷曲成型、纵向埋弧焊接、多段筒体环向拼接、简易消应力热处理、外壁打磨交付。焊缝是卷焊筒体无法规避的薄弱区域，也是高压设备渗漏、失效的主要诱因，四大核心短板无法通过后期修复彻底解决。 首先，金属流线断裂，力学性能不均匀。钢板轧制后的金属纤维沿板材平面延展，卷制成圆筒后，纵向焊缝直接切断连续金属流线，焊缝熔合区晶粒粗大，热影响区出现脆性组织。筒体承受循环交变压力时，应力会持续集中在焊缝位置，长期运行易产生疲劳裂纹。根据 NB/T47008 承压锻件标准，焊接焊缝区域冲击韧性比母材低 30%~50%，承压上限大幅下降，10MPa 以上高压工况长期运行风险极高。 其次，焊接微小缺陷难以完全消除。卷焊筒体极易出现夹渣、未焊透、微气孔、残余拉应力等内部隐患，即便采用射线探伤检测，微米级微裂纹仍会在高温、腐蚀介质环境下持续扩张。在海水、硫化氢介质环境中，焊缝晶间腐蚀速率是母材的 3~4 倍，海上平台卷焊筒体平均稳定使用年限不足 5 年，每年都需要停机探伤、防腐维修，产生高额运维支出。 第三，厚壁、超大规格筒体制造存在物理上限。卷板工艺很难稳定生产壁厚 100mm 以上筒体，厚板卷曲易出现内壁凹陷、外壁鼓包，壁厚偏差最高可达 10mm；外径 3 米以上大直径筒体必须分段拼接，多条焊缝叠加成倍提升泄漏、爆炸风险。核电稳压器、加氢反应器等特种设备规范明确禁止核心承压筒节采用卷焊结构。 最后，焊接残余应力易引发后期变形。焊接过程产生大量拉应力，简易热处理无法完全释放，长期高温运行后筒体圆度、同轴度偏移，密封件快速磨损，介质渗漏问题频繁出现，严重影响生产线连续作业。

三、永鑫生重工整体锻造筒体锻件核心竞争优势

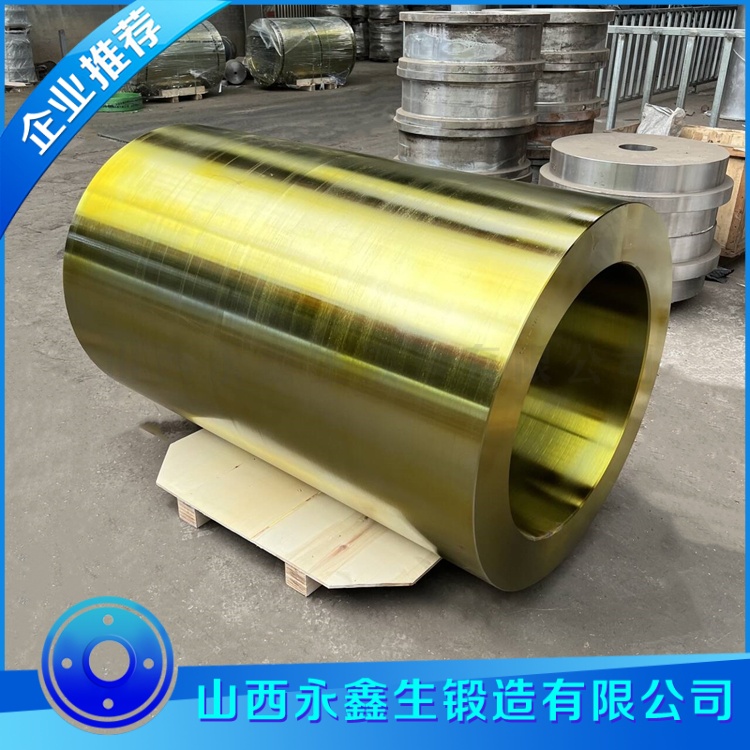

永鑫生一体式筒体锻件采用钢锭镦粗、高温冲孔、芯棒拔长、马杠扩孔、整体精整一体化锻造成型，无任何拼接焊缝，从根源规避卷焊筒体全部缺陷，也是企业核心产品竞争力。 第一，金属流线连续闭环，全域力学性能均匀。企业严格把控普通筒体总锻造比不低于 3，核电、深海、超厚壁筒体锻造比提升至 5 以上。多向大压下锻压让金属纤维沿筒体圆周、轴向完整环绕，无流线断层，筒体任意位置抗拉、屈服、冲击韧性指标差值控制在 5% 以内，承压时应力均匀分散，抗疲劳使用寿命是卷焊筒体 3 倍以上。 第二，内部组织致密，彻底消除铸造原生缺陷。高端筒体全部采用真空感应熔炼 + 电渣重熔高纯钢锭，硫、磷有害杂质控制在 ppm 级别；大变形镦粗工序焊合钢锭内部疏松、微小气孔、缩孔。产品粗加工、精加工两次全覆盖超声波探伤，常规筒体不允许存在 Φ≥2mm 点状缺陷，核电级锻件执行 RCC-M 最高探伤标准，内部不允许线性缺陷。 第三，超大厚壁、大规格成型无产能瓶颈。依托 15000 吨万吨液压机，永鑫生可量产外径 6 米、壁厚 300mm、单件最大 120 吨一体式筒体，碳钢、低合金钢、316L 不锈钢、2205 双相钢、镍基耐热合金均可定制。加氢反应器、千米深海耐压舱、大型轧机套筒等超厚壁核心部件，只能依靠整体锻造工艺稳定生产。 第四，耐蚀、耐高温性能全域统一。不锈钢、双相钢筒体配套企业专属精准固溶热处理，内外壁金相组织均匀，不存在焊接贫铬层，抗氯离子、硫化物腐蚀能力远超焊接筒体；450℃长期高温工况下，锻造筒体高温蠕变量仅为卷焊筒体 1/4，高温高压设备长期运行不易变形。

四、两类筒体全生命周期成本对比分析

多数采购单位仅对比初次采购单价，忽略后期检修、停机、介质损耗、更换带来的隐性成本。短期低压临时设备，运行周期 1~2 年、工作压力≤1.6MPa、无腐蚀介质，卷焊筒体单价更低；但连续运行 3 年以上的高端装备，锻造筒体综合总成本更低。 卷焊筒体每年必须停机开展焊缝探伤、防腐修复，大型化工装置单次维修成本数十万；一旦焊缝发生渗漏，整条生产线全线停机，单次停产损失可达百万级别。山西永鑫生交付的无缝锻造筒体无焊缝隐患，出厂附带全套探伤、力学性能检测报告，常规工况可免维护稳定运行 8~15 年。以年产 10 万吨煤化工加氢装置筒体为例，卷焊筒体采购价低 18%，但 5 年内维修、停机损耗累计成本远超采购差价；锻造筒体一次性投入，十年无大修，长期经济效益优势显著。

五、标准化筒体选型判定标准

结合永鑫生三十余年项目实操经验，总结清晰选型规则：适合选用卷焊筒体的场景为常压储水罐、常温低压通风管道、非承载普通套筒、短期试验设备，介质无酸碱、氯离子腐蚀，工作压力≤1.6MPa，温度≤100℃。 必须选用整体锻造筒体锻件的严苛工况分为四大领域：压力容器领域，加氢反应器、高压储气储罐、高压换热器筒体，工作压力≥10MPa，介质含硫化氢、高浓度氯离子；海洋船舶领域，深海耐压舱、海上油气输送筒体、远洋船舶高压锅炉；新能源核电领域，核电稳压器、风电主轴套筒、高压氢能储瓶筒体；冶金重型装备领域，轧机轧辊套筒、万吨挤压机缸体、大型液压油缸筒体。

六、永鑫生一站式筒体定制服务体系

作为定襄锻造龙头企业，永鑫生重工实现原材料冶炼、万吨锻造、热处理、数控精加工、三重无损检测、成品物流全工序自主闭环，无外协分包，全程可控产品质量。客户提供加工图纸、设备工况参数、执行标准（国标 GB、NB/T47008、美标 ASTM、CCS 船级社、核电 RCC-M），企业专业技术团队免费出具材质选型、锻造工艺优化方案；支持单件小批量定制、大批量标准化筒体量产，常规规格交期稳定 10~30 天，出厂成套提供材质质保书、UT/MT/PT 探伤报告、全套力学性能检测文件，完全满足特种设备报检、第三方监造全部资料需求。

七、结语

国内高端装备国产化升级的核心在于承压核心基础件性能升级，焊缝失效是工业安全生产重大隐患。整体锻造筒体锻件凭借无缝一体、组织致密、超长服役周期的核心优势，已经成为核电、煤化工、深海重工、冶金行业硬性选型标准。山西永鑫生重工三十余年深耕筒体锻造技术，持续突破超大规格、特种耐腐蚀合金筒体量产瓶颈，为国内高端装备自主化提供稳定可靠的筒体锻件配套，助力重工制造行业安全、高效、绿色可持续发展。
