风电装备主轴套筒筒体锻件技术要求与生产要点｜山西永鑫生重工

风电行业作为清洁能源核心赛道，海上风电、陆上大兆瓦风机不断升级，风机核心部件向大型化、长寿命方向发展。主轴套筒筒体锻件作为风电传动系统关键构件，承受持续交变扭转载荷、冲击载荷，长期露天运行，对锻件疲劳性能、组织均匀性、尺寸稳定性提出严苛要求。山西永鑫生重工股份有限公司长期配套风电装备企业，批量生产风电主轴套筒筒体锻件，结合行业标准与项目交付经验，梳理风电筒体锻件技术要点与生产管控重点。

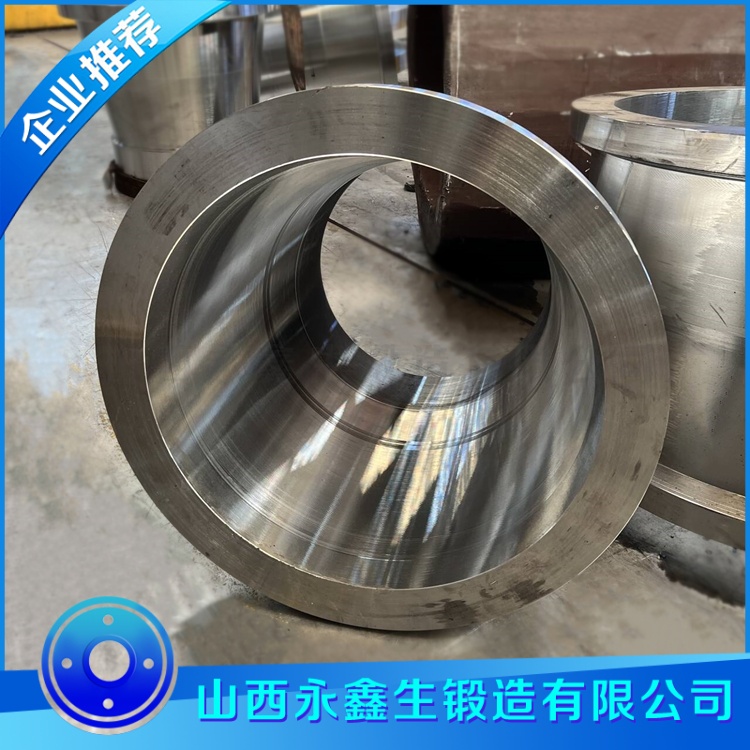

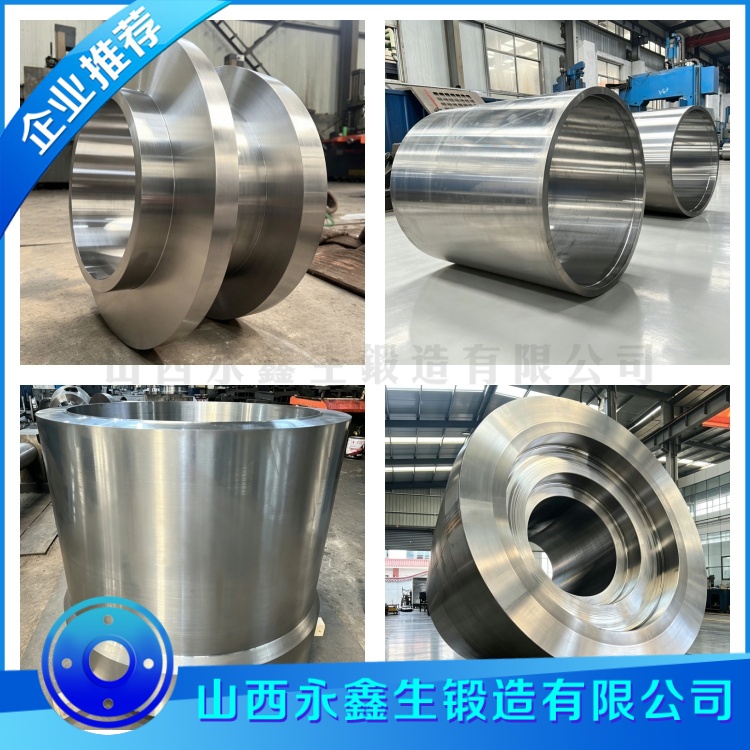

风电主轴套筒筒体锻件一般为超长空心筒体结构，内部安装主轴轴承，外部连接轮毂传动结构。风机运行过程中风速持续变化，载荷不断波动，筒体长期处于交变应力工况，疲劳失效是最主要失效形式。这就要求筒体锻件内部无任何危害性缺陷，晶粒细小均匀，筒体全长范围内力学性能波动范围控制在极小区间。铸件、焊接筒体无法满足长期抗疲劳要求，行业主流方案全部采用整体自由锻筒体锻件。材质常选用 42CrMo、34CrNi3Mo 等合金结构钢，部分海上风电项目选用韧性更优的镍铬钼合金钢，适应海边低温、潮湿工况。

原材料品质是风电筒体基础门槛。风电锻件属于重要动载部件，对钢锭纯净度要求高于普通压力容器筒体。永鑫生重工生产风电主轴套筒筒体，原料优先选用真空脱气精炼钢锭，严控气体含量，降低氢致裂纹风险。钢锭入厂完成成分复检、超声波探伤，严格管控夹杂物等级。钢锭冒口、水口切除量高于常规筒体生产标准，最大限度消除区域偏析。下料阶段充分核算锻造余量，兼顾锻造变形需求与后续深孔加工余量。超长筒体坯料长度大，加热摆放方式专门优化，防止坯料自重弯曲变形。

锻造工艺核心目标是细化晶粒，保证全长组织均匀。风电筒体多采用芯棒拔长成型工艺，合理规划镦粗、冲孔、多级拔长工序。严格控制锻造比，保证金属充分塑性变形，打碎铸态粗大晶粒。锻造全程管控始锻、终锻温度，避免终锻温度过低造成带状组织加重。针对超长筒体，分阶段整形，持续监控筒体直线度，防止筒体锻件弯曲。一旦毛坯出现弯曲超标，后续深孔镗加工难度成倍增加，严重影响同轴度精度。很多风电套筒需要深孔加工，筒体毛坯直线度、壁厚均匀性直接决定精加工成品合格率。

热处理工艺直接决定筒体疲劳性能。风电主轴套筒锻件大多采用调质处理，获取高强度与高韧性匹配组织。筒体长度大，热处理加热炉必须保证有效炉内空间，筒体摆放保持悬空，避免局部受压变形。升温、保温、冷却参数严格按照工艺曲线执行，杜绝局部冷点造成性能不均。热处理完成后，按照规范位置截取力学性能试样，开展常温冲击试验，部分海上风电产品增加低温冲击检测。金相检验核查晶粒度等级，要求晶粒度不低于 5 级，不允许出现严重带状组织。

成品检测环节相比普通筒体增加多项要求。除常规尺寸检测、UT 超声波探伤、MT 磁粉探伤以外，严格核查筒体同轴度、直线度。探伤过程沿筒体全长分段扫查，重点关注筒体过渡台阶、应力集中区域。所有探伤报告、热处理曲线、力学试验报告统一归档，满足风电整机厂商溯源要求。风电装备质保周期长达二十年，核心零部件资料需要长期保存。

山西永鑫生重工拥有大型数控深孔镗配套加工能力，可完成风电套筒筒体粗精加工一体化交付。企业持续对接风电装备升级趋势，针对大兆瓦风机超大尺寸主轴套筒优化锻造工装，提升超长筒体成型质量。同时持续优化工艺降低筒体残余应力，减少长期运行尺寸蠕变风险。

   全球风电装机规模持续扩张，风机单机容量不断提升，大规格主轴套筒筒体锻件需求稳步增长。山西永鑫生重工立足定襄锻造产业优势，持续深耕风电锻件领域，严格遵循风电零部件制造规范，持续稳定交付高品质筒体锻件，助力清洁能源装备产业链高质量发展。

文章原创如需转载请注明永鑫生锻造厂提供！
