文章分类
联系我们
山西永鑫生锻造有限公司

联系电话:0350-6066666

传真号码:0350-6080556

电子邮箱:13283506666@qq.com

公司网址:http://www.duanjian8.com/

公司地址:山西省忻州市定襄县师家湾工业园区1号

当前位置:首页>文章中心>锻件资讯>对环形锻件调质的目的是什么?

对环形锻件调质的目的是什么?

发布时间:2016-10-17 点击数:2949

       对环形锻件调质的目的是使环形锻件获得较好的强度、塑性和韧性等方面的综合机械性能,并为以后热处理作准备。  用于各种中碳结构钢和中碳合金钢。调质一般安排在粗加工之后,半精加工之前。 调质是常用的热处理工艺。大部分的零件都是通过调质处理来提高材料的综合机械性能,即提高拉伸强度、屈服强度、断面收缩率、延伸率、冲击功。调质处理能大大提高材料的拉伸和屈服强度, 提高屈强比和冲击功, 使材料具有强度和塑韧性的良好配合。由于屈服强度、疲劳强度、冲击强度的提高,在零件设计时就可以采用更小的材料截面,从而减少机械设备的整体重量,节省零件占用空问和能量消耗。因此在某些场合为了减少机械空间和机械重量在设计过程中要有意识地利用调质工艺。 需要强调的是,一般来讲调质钢应该为中碳钢( C = 0.3%~0.6%);碳钢中像30、35、40、45、50等钢种则既可以调质处理又可以正回火使用;而对高碳钢和低碳钢则不宜采用调质工艺。

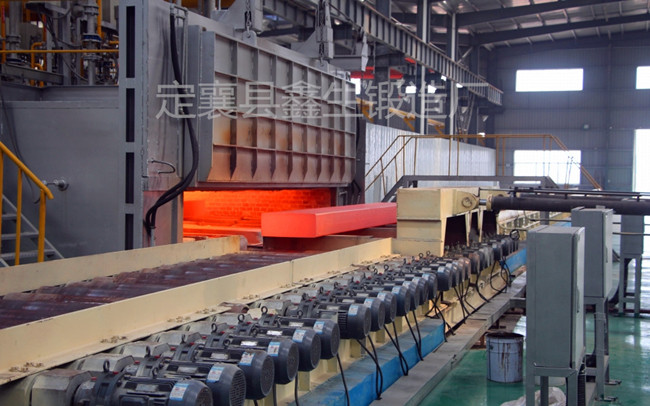

环形锻件

       调质过程是淬火加高温回火。首先需要将零件加热到材料的Acl点以上30~50℃(800.950℃),保温一定时间,然后在油中或水中冷却。冷却后立即入炉进行回火(500~650℃),以降低淬火应力、调整组织成份,进而达到机械性能要求。而回火温度的制定是根据硬度或性能高低而定的,硬度和强度越高,回火温度越低。调质工序后的任何高于回火温度的加热,都将降低已达到的强度。


我们只做好锻件 环形锻件www.duanjian8.com 山西永鑫生锻造厂

文章原创如需转载请注明永鑫生锻造厂提供!

在线客服
