崛起的环形锻件工艺

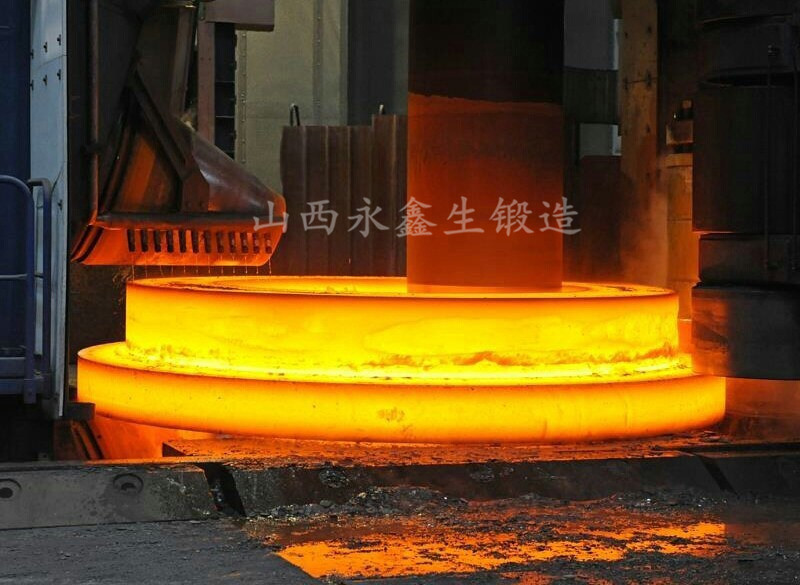

碾环机的出现，是对环形锻件的重要变革，对于环形锻件的发展是崛起市的发展，碾环机，接机架的形式与环形件所处位置，碾环机分为立式与卧式两种。多数中小型碾环机，为了操作的方便，采用倾斜立式，而大型碾环机从工作平移，传动方便出发，多采用卧式。按工艺方式，碾环机分为：闭式与开式碾环机。闭式碾环机如图1-a所示，将加热并冲有小孔的坯料2套在芯辊3上，靠碾压辊1的内缘带动坯料旋转，实现坯料厚度的减薄与直径的扩大。这种工艺方式结构等的限制，已较少采用。开式碾环机如图1-b所示，将加热并冲有小孔坯料2套在芯辊3上，靠碾压辊1的外缘带动坯料旋转，实现坯料厚度的减薄与直径扩大的轧制成形。这种工艺方式无论进出料，还是碾环的直径与机器结构都比较合理适用，所以被广泛采用。

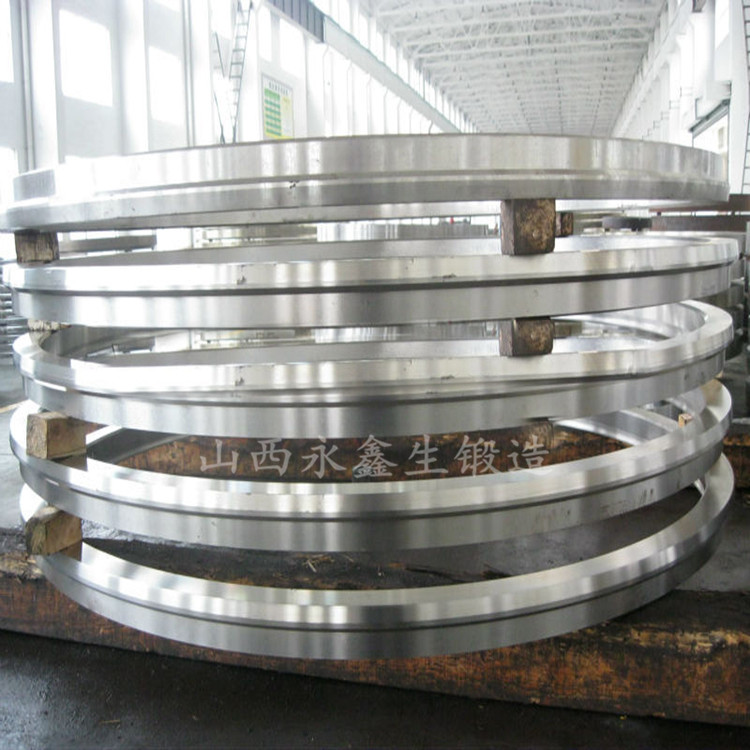

环形锻件的锻造工艺为压钳把（便于锻造送料机夹持送料）、下料（切除夹杂偏析较重的原料锭尾部）、镦粗（扩大变形横截面）、冲孔、芯轴扩孔；筒形件的锻造工艺为压钳把、下料、镦粗、冲孔、芯轴拔长。

当原料锭采用电渣炉电渣重熔生产时，称为电渣锭。由于重熔过程钢锭自上而下地顺序凝固，熔池中的钢液一边结晶，一边得到自耗电极补充，至钢锭头部时又采用低熔速工艺补缩。所以，电渣锭没有大冒口，头部也是平的。出结晶器后，去掉头部渣子后，电渣锭两端平整，很适合在锻压机的平台上直接镦粗，这对于空心类锻件生产来说，不会对后续操作带来不便。相反，以往采用传统工艺压制钳把，不仅工序较多而且浪费料，切损量大。

原传统工艺压钳把、下料为一火，做完操作即需要回加热炉提高温度，等温度提升方可进行镦粗后续操作，改此工艺为直接镦粗法，即镦粗、冲孔、芯轴拔长。这样，一方面冲脱料占用的是钢锭芯部相对疏松的部分，大幅度提高了成材率；另一方面，减少了锻造火次，减少了原料的烧损，节约了能源，提高了生产效率。

文章原创如需转载请注明永鑫生锻造厂提供！
