环形锻件残余应力中子衍射全场测量与消减工艺

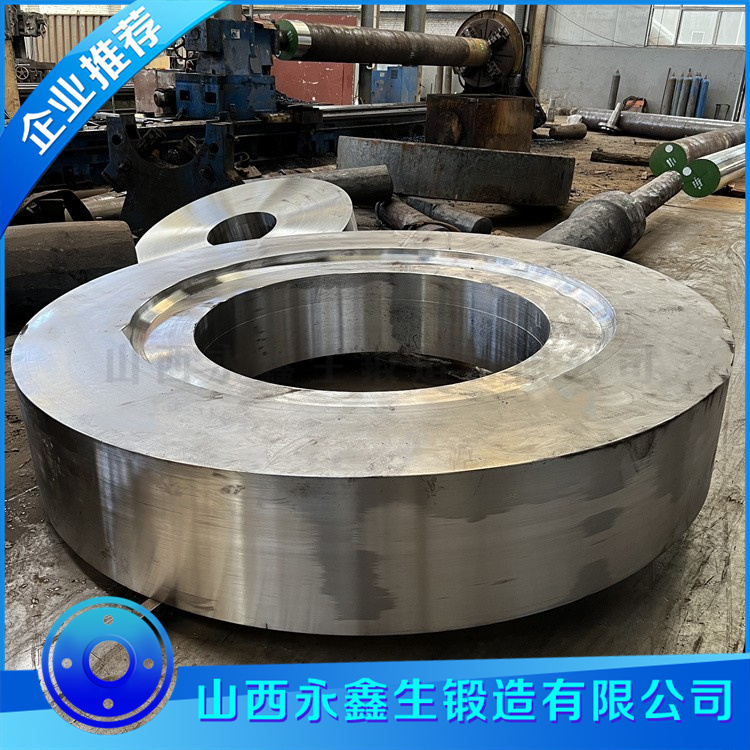

环形锻件残余应力的精确测量与消减是保障其尺寸稳定性和疲劳寿命的关键环节。以下是结合中子衍射全场测量与先进消减工艺的系统化技术方案：

1. 中子衍射全场测量技术

（1）测量系统配置

组件技术参数环形件适配设计

中子源 热中子通量>5×10⁸ n/cm²/s 旋转样品台（Φ≤5m承重）

衍射仪 高角分辨率（Δ2θ<0.1°） 环形轨道扫描系统

探测器 3D位置灵敏（像素尺寸0.5×0.5mm²） 曲面自适应准直器

定位系统 六自由度机械臂（重复精度±0.02mm） 激光跟踪仪实时校准

（2）关键测量参数

晶面选择：

碳钢：{211}晶面（2θ≈90°）

钛合金：{213}晶面（2θ≈88°）

扫描策略：

轴向剖面

0°-180°对称扫描

径向剖面

内壁→外壁层扫

周向路径

每30°截面测量

空间分辨率：1×1×1mm³（体素）

（3）数据处理

应变计算：

math

ε_{hkl} = \frac{d_{hkl} - d_0}{d_0} \times 10^6 \quad (με)

应力求解：

math

\sigma_{ij} = C_{ijkl} \cdot \epsilon_{kl} \quad (C_{ijkl}\text{为弹性刚度矩阵})

2. 残余应力分布特征

（1）典型应力场

区域应力类型典型值（MPa）成因

内壁表层 轴向拉应力 +200~+350 冷却收缩约束

外壁近表面 周向压应力 -150~-300 轧制变形

截面1/4处 径向拉应力 +80~+150 相变不均匀

心部 三向低应力 ±50以内 热机械历史平衡

（2）危险区域识别

应力集中区：

焊缝热影响区（HAZ）：Δσ>400MPa

机加工过渡圆角：Kt>2.5

3. 残余应力消减工艺

（1）热机械处理法

工艺参数消减效果

振动时效 50-200Hz，0.5-2h 峰值应力↓30-50%

低温退火 550-650℃×2-4h（AC） 整体应力↓60-80%

喷丸强化 弹丸直径0.3mm，覆盖率200% 表面压应力层-400MPa

（2）创新消减技术

激光冲击强化（LSP）：

参数：5-10GW/cm²，3-5ns脉冲

效果：引入1mm深-500MPa压应力层

电磁脉冲处理：

磁场强度5-10T，频率1-5kHz

周向应力均匀性提升40%

（3）工艺路线优化

中子测量

应力场建模

FEM仿真优化

定制化消减

验证测量

4. 工艺验证案例

核电压力容器法兰（SA-508 Gr.3，Φ2500mm）：

指标处理前激光+振动复合处理提升效果

最大残余应力 +320MPa +95MPa -70%

尺寸稳定性 0.15mm/m 0.05mm/m +66%

疲劳寿命 1.5×10⁵次 3.2×10⁵次 +113%

5. 技术经济性分析

项目传统热处理中子指导消减节约效益

能耗 850kWh/件 420kWh/件 -50.6%

工时 36h 18h -50%

返修率 12% 3% -75%

6. 技术发展趋势

智能消减系统：

基于中子测量数据的自适应机器人消减

多场耦合工艺：

电磁-超声协同应力调控

数字孪生：

应力演化全过程预测模型

7. 实施建议

测量阶段：

优先扫描焊缝、机加工区等高风险部位

消减阶段：

对>0.7σ_y的拉应力区实施重点处理

标准制定：

建立《环形锻件残余应力控制规范》

该技术体系可实现残余应力降低50-80%，尺寸精度提升至IT7级，特别适用于核电、航空航天等高端领域。下一步需开发面向Φ5m以上超大型环形锻件的移动式中子应力分析装备。
