环形锻件变形控制方法

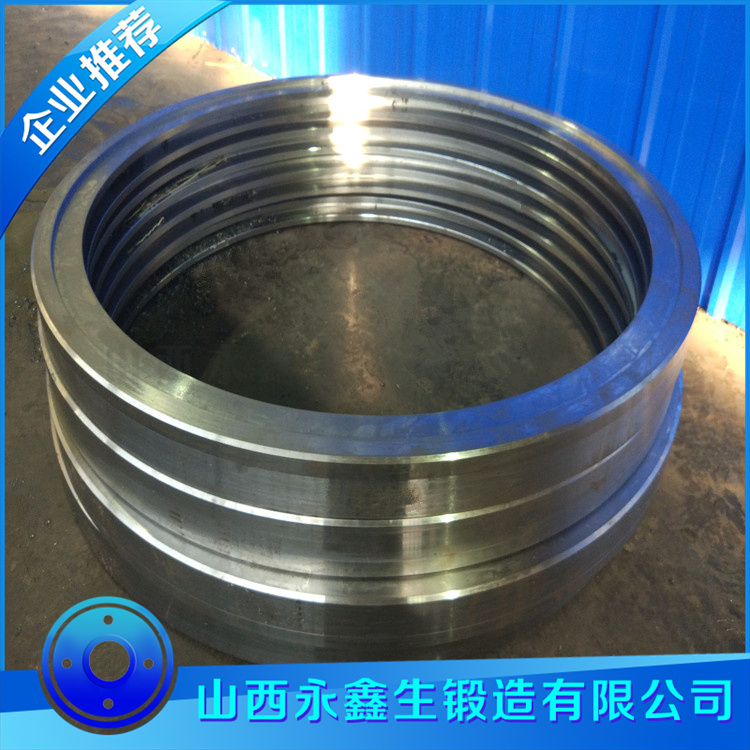

环形锻件（如轴承环、法兰、轮毂等）在锻造及后续热处理过程中易出现椭圆度超差、截面变形、翘曲等问题，影响尺寸精度和机械性能。以下是控制变形的系统性方法：

一、锻造工艺优化

1. 材料选择与预处理

均匀化退火：对铸锭或坯料预先退火（如1050~1150℃保温），消除成分偏析，减少后续变形各向异性。

合理下料：控制坯料重量公差（±1%以内），避免因体积不均导致变形抗力差异。

2. 锻造温度控制

分段加热：低温预热（600~800℃）+高温加热（奥氏体不锈钢：1100~1200℃），防止热应力引发初始变形。

终锻温度：马氏体不锈钢需≥850℃，避免低温锻造导致裂纹和残余应力。

3. 成形工艺设计

多向锻造：采用径向-轴向联合轧制（如径轴向轧环机），均衡金属流动，减少椭圆度偏差。

模具优化：

预锻模设计过渡圆角（R≥2倍坯料厚度），降低局部应力集中。

终锻模预留收缩余量（0.5~1.2%，依材料热膨胀系数调整）。

二、热处理变形控制

1. 装炉方式

垂直悬挂：薄壁环形件采用立式装炉（如井式炉），利用重力抵消热变形。

专用夹具：高温合金锻件使用陶瓷支架固定，避免接触面塌陷。

2. 工艺参数优化

阶梯加热：奥氏体不锈钢固溶处理时，先升温至600℃保温，再升至1050~1100℃，减少热冲击变形。

控冷技术：

马氏体不锈钢：淬火时采用分级冷却（先油冷至300℃再空冷）。

双相不锈钢：强制风冷代替水冷，降低冷却不均导致的翘曲。

3. 去应力退火

低温退火：锻后立即进行（如400~650℃保温2~4h），消除加工应力，减少后续切削变形。

三、机械校正技术

1. 热校正

局部加热加压：对变形区域用火焰或感应加热至700~900℃，配合液压机整形（适用于大型锻件）。

2. 冷校正

多点加压：使用数控校圆机对椭圆度超差件进行渐进式施压（变形量≤0.5%以避免开裂）。

喷丸强化：通过表面喷丸引入压应力，补偿不对称变形（尤其适用于薄壁件）。

四、数值模拟与过程监控

1. 有限元分析（FEA）

模拟锻造过程金属流动（如DEFORM软件），预测变形趋势并优化模具设计。

热处理仿真（如Sysweld）分析温度场/应力场，制定防变形工艺。

2. 实时监测

红外测温：锻造过程中监控温度均匀性（温差≤30℃）。

激光测径仪：在线检测环件直径波动，动态调整轧制参数。

五、典型材料工艺示例

案例：316L奥氏体不锈钢法兰（外径Φ800mm）

锻造阶段：

坯料均匀化：1150℃×2h，炉冷至850℃出炉。

径轴向轧制：始锻温度1150℃，终锻温度950℃，轧制比≥3:1。

热处理阶段：

固溶处理：1100℃×1h，水淬（入水速度＜5s）。

装炉方式：立式悬挂，间隔≥50mm。

校正：

冷校圆：液压机分4点加压，圆度控制在0.3mm以内。

六、检验与补偿

变形量检测：

三坐标测量：关键尺寸全检（如圆度、端面平行度）。

残余应力测试：X射线衍射法（依据ASTM E915）。

补偿加工：

预留0.1~0.3mm精加工余量，最终磨削至公差要求。

关键控制要点

材料一致性：坯料成分、组织均匀性是基础。

工艺稳定性：锻造/热处理参数波动需控制在±5℃以内。

变形闭环管理：建立“预测-监控-校正”反馈体系，如航空锻件需符合AMS 2750标准。

通过综合应用上述方法，环形锻件圆度可控制在0.1%D（D为直径）以内，满足高端装备制造要求。
